アルミニウムは、CNC機械加工、精密製造、軽量エンジニアリングで最も広く使用されている材料の1つです。その人気は、低密度、高強度対重量比、耐食性、優れた機械加工性というユニークな組み合わせから生まれています。構造フレーム、ロボット部品、航空宇宙ブラケット、電子筐体、自動車部品の設計のいずれにおいても、アルミニウムの密度を理解することは、正確な重量見積もり、性能予測、コスト計画の基礎となります。
このガイドでは、一般的に使用される合金のアルミニウム密度を明確に理解し、これらの値が部品の重量、剛性、加工在庫の見積もり、および全体的な設計性能にどのように影響するかを説明します。また、CNCエンジニアのための詳細な合金チャートと実用的な重量計算方法も含まれています。
アルミニウムの密度とは？

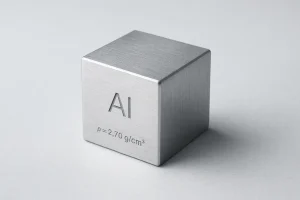

材料の密度は、単位体積あたりの質量として定義される （ρ = m/V）。アルミニウムの場合、密度の標準値は
- 2.70 g/cm³
- 2700 kg/m³
- 0.0975 lb/in³
この密度は、鉄や銅のおよそ3分の1です。このため、アルミニウムをより重い金属と置き換えることで、十分な構造的完全性を維持しながら重量を大幅に削減することができ、アルミニウムは航空宇宙、自動車、電子機器、産業オートメーションにおいて不可欠な素材となっています。
アルミニウム密度に影響を与える要因
一般的に「2.70 g/cm³」が引用されますが、アルミニウム合金は 組成や製造工程によって密度にわずかながら意味のある変化を示しま す。密度が変化する理由を理解することは、エンジニアが重量に敏感な用途に適切な合金を選択するのに役立ちます。
合金元素
合金元素によって密度が異なるため、最終的な合金の重量にずれが生じる。
- マグネシウム (Mg) そして ケイ素 (Si) はアルミニウムよりも軽い。
MgやSiを多く含む合金-例えば次のようなものである。 5052, 5083そして 6063-密度がやや低くなる傾向がある。 - 銅（Cu） そして 亜鉛 の方が重い。
のような高強度航空宇宙合金。 2024, 7075そして 7050 はCuやZnを多く含むため密度が高い。
実用的なエンジニアリングでは、このことを意味する：
5083は、一般的に使用される構造用合金の中で最も軽量なもののひとつである、
一方、7075と7050はアルミニウムの中でも重い方に位置する。
製造工程
密度は素材の製造方法にも影響される：
- 鍛造アルミニウム (押し出し、圧延、鍛造）は、緻密で均一なミクロ組織を持つ。
その密度は一貫しており、理論値に近い。 - アルミニウム鋳造 は、微小孔隙や大きな粒構造を含むことがある。
その結果、A380、A356、ADC12のような鋳造合金は、理論密度と測定密度の間にわずかなずれを示すことがある。
この差は、鋳造後にCNC加工するためのストック重量を計算する際に重要である。
熱処理
などの熱処理を施す。 T6, T651あるいは T73 強度と硬度には影響するが 密度への影響はごくわずか.
重量の計算では、技術者は同じ合金のすべての調質状態が同じ密度を共有していると仮定することができます。
一般的なアルミニウム合金の密度
実用的なエンジニアリングでは、アルミニウム合金は一般的に次のように分類される。 錬合金 そして 鋳造合金この2つのカテゴリーは、CNC機械加工から構造部品や筐体部品に至るまで、ほぼすべての用途をカバーしているためである。以下の表は、世界の製造業で最も広く使用され ている鋼種の密度値をまとめたものである。
鍛造アルミニウム合金
鍛造合金は、板材、厚板、棒材、押出材に使用され、CNC機械加工材料の大部分を形成しています。これらの合金は、一貫した密度と予測可能な機械的挙動を提供します。
| 合金 | 密度 (g/cm³) | 備考 |
|---|---|---|
| 1050 | 2.70 | 市販の純アルミニウム、柔らかいが延性がある |
| 3003 | 2.73 | 汎用シート、適度な強度 |
| 5052 | 2.68 | マリーングレード；良好な成形性と耐食性 |
| 5083 | 2.66 | 靭性が高く、構造用合金の中では軽量。 |
| 6061-T6/T651 | 2.70 | 最も汎用性の高いCNC加工用合金 |
| 6063 | 2.69 | 押出成形品、ヒートシンク、建築用プロファイル |
| 6082 | 2.70 | 構造フレーム；EU市場で一般的 |
| 2024 | 2.78 | 高い疲労強度；航空宇宙 |
| 7075-T6 | 2.81 | 高強度アルミニウム、高密度 |
鍛造アルミニウム合金は、ブラケット、筐体、ロボットアーム、フレーム、精密治具を含む、構造的および機能的なCNC部品の大部分をカバーしています。
鋳造アルミニウム合金
アルミニウム鋳造品は、複雑な形状や大量の部品が必要な場合に使用されます。鋳造部品は、精密な公差とシール面を達成するために、多くの場合、後に機械加工されます。
| 合金 | 密度 (g/cm³) | 一般的な使用 |
|---|---|---|
| A356 | 2.68 | 重力鋳造ハウジング、ホイール、構造鋳物 |
| A380 | 2.71 | ダイカストモーターハウジング、ギアボックスカバー |
| ADC12 | 2.74 | 薄肉で複雑なダイカスト部品 |
| ZL101 | 2.68 | 汎用鋳造合金 |
| MIC-6 | 2.79 | CNC治具に使用される精密鋳造ツーリングプレート |
機械加工が上流ダイカストや重力鋳造と組み合わされる場合、鋳造合金は極めて重要である。
他の金属との密度比較
アルミニウムと他の金属を比較すると、アルミニウムが軽量構造設計で優位を占める理由がよくわかります。下の表は、一般的なエンジニアリング材料を示しています。
| 素材 | 密度 (g/cm³) | アルミニウムとの比較 |
|---|---|---|
| アルミニウム | 2.70 | 1.0× |
| マグネシウム合金 | 1.74 | 0.64× |
| チタン合金 | 4.43 | 1.64× |
| ステンレス鋼 | 7.85 | 2.9× |
| 真鍮 | 8.50 | 3.15× |
| 銅 | 8.96 | 3.32× |
これは、軽量化が不可欠だが、マグネシウムやチタンがコストや機械的制約のために実行不可能な場合にアルミニウムが好まれる理由を浮き彫りにしている。
アルミニウム密度の工学的影響
アルミニウムの密度は、実際の工学的条件下での部品の挙動を直接決定します。構造剛性、動的応答、疲労挙動、モーター負荷、熱効率、さらには総製造コストにまで影響します。これらの関係を理解することで、CNCプロジェクトにおいて、より良い材料選択と、より正確な設計決定が可能になります。
重量と構造の最適化
部品の軽量化は、運動、可搬重量の制限、エネルギー消費を伴うシステムにおいて極めて重要です。アルミニウムは密度が低いため、強度を犠牲にすることなく質量を減らすことができます。さらに、剛性は厚さによって増加するため、設計者は、全体の重量を低く維持しながら、剛性を向上させるために断面サイズを大きくすることができます。
このため、6061、6082、5052は、フレーム、マシンベース、フィクスチャー、アウターハウジングによく使われる。
ダイナミック・パフォーマンスとイナーシャ
移動システムでは、質量が慣性を決定する。密度が低いと、加速や減速に必要な力が小さくなる（F = ma）。これは特に重要である：
- ロボット・エンドエフェクター
- 高速リニアモジュール
- 精密モーションステージ
- 軽量自動工具
慣性を最小限に抑えることで、アルミニウム部品はサイクルタイムを改善し、モーター負荷を軽減し、応答性を高めることができます。
強度重量比と剛性効率
7075や2024のような高強度合金は、鋼鉄よりもはるかに軽量でありながら、卓越した強度を提供します。この組み合わせは、部品が可能な限り強靭でありながら軽量でなければならない航空宇宙スタイルの最適化を可能にします。
CNC加工では、これが可能になる：
- 軽量かつ剛性の高いブラケット
- 荷重による曲げに耐える剛性フレーム
- UAVおよび高性能車両用高性能部品
材料費と加工在庫の見積もり
原材料は重量で価格が決まるため、密度は調達コストに直接影響する。密度が高い合金は、在庫が重くなり、その影響を受ける：
- BOMコスト
- 加工時間（材料除去量による）
- 輸送・物流コスト
正確な密度データは、試作品と量産品の両方の見積もり精度を向上させます。
アルミニウム部品の重量の計算方法

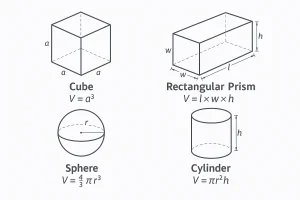

正確な重量計算は、設計、コスト見積もり、CNC加工計画に不可欠なステップです。選択された合金の密度を知ることによって、エンジニアは原材料の要件を評価し、構造荷重を評価し、輸送または物流コストを見積もることができます。重量計算の基本式は以下の通りです：
重量（kg）＝体積（cm³）×密度（g/cm³）÷1000
以下の例では、一般的な加工シナリオでこの公式がどのように適用されるかを示す。
アルミプレート（フィクスチャーベース）
- 素材： 6061
- サイズ 500 × 300 × 20 mm
- ボリューム： 3000 cm³
- 体重だ： 8.1 kg
この方法は通常、ベースプレート、ツーリングブロック、長方形のCNCストックに使用される。
アルミ丸棒（ターニングストック）
- 素材： 7075
- サイズ Ø50 mm × 200 mm
- 体重だ： ≈ 1.10 kg
旋盤加工や旋盤加工部品の原材料を見積もるのに便利です。
複雑な押出成形
不規則な押出プロファイルの場合、重量は以下のように計算される：
重量＝断面積（CADより）×長さ×密度
あるいは、サプライヤーはしばしば kg/m 各押出モデルの仕様。
これらの計算は、加工許容量、材料調達量、予想される最終部品の質量を決定するのに役立ち、より正確な見積もりと生産計画をサポートします。
密度が重要な用途
アルミニウムは製造業で幅広く使用されていますが、特定の用途ではその密度の低さが他の用途よりも大きく影響します。このような用途では、質量を減らすことで、積載量、エネルギー効率、加速応答、または動的負荷下の構造的挙動が直接的に改善されます。したがって、アルミニウムの密度は単なる材料特性ではなく、設計に不可欠なパラメータとなります。
航空宇宙構造
航空機のリブ、ブラケット、フレーム、内装構造部品は、全体の質量を厳しい制限内に保つためにアルミニウムに依存している。以下のような合金 2024 そして 7075 燃料効率と推力対重量性能を維持するために重量を十分に抑えながら、高い強度を提供する。
電気自動車用バッテリートレイとハウジング
自動車の航続距離は総質量に大きく影響されます。バッテリーエンクロージャーとアンダーボディトレイにアルミニウムを使用することで、十分な剛性、耐腐食性、熱管理のための熱伝導を提供しながら、構造重量を減らすことができます。
ロボットエンドエフェクタとモーションアセンブリ
高速オートメーションでは、高速加速と正確な制御のために慣性の低減が不可欠です。アルミニウム製ツール、アダプタープレート、ブラケットは、可動質量を減らし、サーボモーターの負荷を軽減し、ロボットシステムのサイクルタイムを改善します。
ヒートシンクと放熱部品
パワーエレクトロニクスや通信機器のサーマルモジュールには、銅の3分の1の重量で強力な放熱効果を発揮するアルミニウムが頻繁に使用されています。これにより、信頼性の高い熱性能を維持しながら、PCBやハウジングに過大な質量がかかるのを防ぐことができます。
結論
ほとんどのアルミニウム合金は、以下の密度範囲にある。 2.66-2.83 g/cm³合金元素や製造経路の違いによって生じるわずかな差異がある。これらの違いは些細に見えるかもしれませんが、部品の重量、加工在庫要件、構造剛性、および可動アセンブリの動的応答に大きく影響します。
アルミニウムの密度をしっかりと理解することで、エンジニアはより適切な材料を選択し、加工ストックをより正確に見積もり、軽量性能のために設計を最適化することができます。これは、可搬重量、エネルギー消費、運動効率が重要な分野では特に重要になります。
