절삭 깊이(DOC)는 핵심 가공 파라미터입니다. 절삭력, 열 발생 및 칩 형성에 직접적인 영향을 미치며, 이는 다시 표면 품질과 치수 안정성을 결정합니다. 이 문서에서는 선삭 및 밀링에서 DOC의 의미와 계산 방법을 설명하고, DOC와 이송 속도의 근본적인 차이점을 명확히 하며, 실제로 안전한 DOC를 제한하는 주요 요인을 요약하여 설명합니다.
가공에서 절삭 깊이란 무엇인가요?
간단히 말해서 뎁스 오브 컷(DOC) 는 절삭 공구가 공작물에 들어갈 때 한 번의 패스로 제거되는 재료의 두께를 나타냅니다. 실제 가공 시나리오에서는 두 가지 중요한 개념을 구분해야 합니다:
-

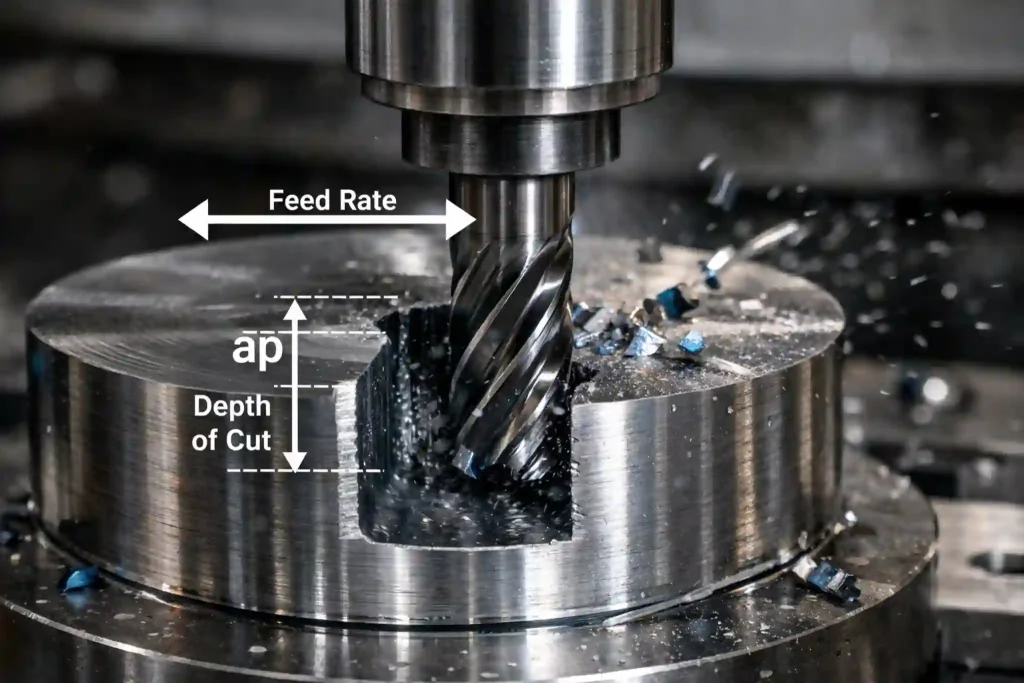

ap(심도): In 밀링는 공구가 축을 따라 공작물에 들어가는 깊이(축 방향 컷 심도). In 회전는 일반적으로 방사형 컷 심도는 공구가 반경 방향으로 공작물을 관통하는 거리입니다.
-
ae(컷의 방사형 폭/스텝오버): 이는 공구 측면과 공작물 사이의 접촉 폭을 나타냅니다. 페이스 밀링 또는 슬롯 가공에서 공구의 측면 절삭 폭을 정의하며 일반적으로 다음과 같이 불립니다. 스텝오버.
ap와 ae의 본질적인 차이점: 칩 형태의 관점에서, AP는 "높이"를 결정합니다. 칩의 ae는 "너비"를 결정합니다. 칩을 사용합니다.
현대 고효율 가공(HEM) 전략, 엔지니어는 일반적으로 다음과 같은 조합을 선호합니다. 대형 AP 및 작은 애. 이 "깊고 얇은" 접근 방식은 절삭 날의 더 긴 부분에 걸쳐 열 부하를 분산시켜 공구 팁에 과도한 열이 집중되는 것을 방지합니다. 따라서 공구 수명을 크게 연장하면서 높은 재료 제거율(MRR)을 유지할 수 있습니다.
이송 속도와 컷 깊이(DOC)의 본질적인 차이점
초보자는 이 두 가지 매개 변수를 혼동하는 경우가 많습니다. 두 매개 변수는 모두 재료 제거율(MRR)는 물리적 메커니즘과 가공 공정에 미치는 영향이 근본적으로 다릅니다.
1. 물리적 정의의 차이
피드 속도 은 공구가 공작물에 대해 얼마나 "빠르게" 움직이는지를 나타냅니다( mm/min 또는 mm/rev), 반면 뎁스 오브 컷(DOC) 은 공구가 공작물을 얼마나 "깊이" 관통하는지를 정의합니다. 간단히 말해, DOC는 단면적을 결정합니다. 에 비해 이송 속도에 따라 시간 결정 컷을 완료하는 데 필요합니다.
2. 가공 품질에 미치는 영향
적절한 이송 속도는 재료 경도와 절삭 깊이 모두에 의해 제한됩니다. 속도를 추구하기 위해 이송 속도가 너무 높으면 절삭력 가 급격히 증가합니다. 이는 다음을 유도할 수 있습니다. 기계 소음 또는 도구 치핑심한 경우 기계 스핀들이 손상될 수도 있습니다.
3. 동적 균형 관계
DOC와 피드 속도 사이에는 '트레이드 오프' 또는 반비례 관계가 있습니다. 유지하려면 일정한 스핀들 부하 및 확장 도구 수명를 사용하면 일반적으로 절단 깊이를 늘릴 때 이송 속도를 줄여야 하며, 반대로 얕은 절단 시나리오에서는 생산 효율성을 유지하기 위해 이송 속도를 높일 수 있습니다.
컷의 깊이가 중요한 이유는 무엇인가요?
- 열 관리: 대부분의 절삭 열은 칩에 의해 제거됩니다. DOC 설정이 잘못되면 공구 팁에 열이 축적되어 공구 수명이 크게 단축될 수 있습니다.
- 표면 품질: 정삭 작업은 거울과 같은 마감을 얻기 위해 매우 작은 절삭 깊이가 필요한 반면, 황삭 작업은 재료를 빠르게 제거하기 위해 큰 DOC를 추구합니다.
- 비용 관리: 최적화된 절삭 깊이로 가공 사이클 시간을 단축하여 부품당 단가를 낮춥니다.
심도 계산 방법
계산은 프로세스 유형에 따라 다릅니다:
회전 시 컷 깊이
선삭 작업에서 절삭 깊이 ap는 다음과 같이 계산됩니다:
ap = (D - d) / 2
여기서 D는 초기 직경이고 d는 최종 직경입니다.
밀링의 절삭 깊이
밀링에서는 2차원을 사용하여 CNC 프로그램에서 직접 절삭 깊이를 설정합니다: 축 방향 컷 깊이(AP) 그리고 방사형 컷 깊이(AE, 스텝오버). 실제로 DOC 선택은 종종 자료 제거율과 관련이 있습니다:
MRR(cm³/min) = ae × ap × Vf / 1000
여기서 Vf는 이송 속도(mm/min), ae는 반경 방향 맞물림(mm), ap는 축 방향 깊이(mm)입니다.
일반적인 경험 법칙은 다음과 같습니다:
-
러프닝: AP는 종종 공구 직경 25%-50% (강성이 좋은 측면 밀링에 일반적이며, 전체 슬롯팅에는 더 낮은 값 사용).
-
마무리: AP는 일반적으로 0.05mm-0.2mm허용 오차 및 표면 마감 요구 사항에 따라 다릅니다.
DOC와 다른 가공 요소 간의 시너지 관계
절삭 깊이를 설정할 때 재료 핸드북에만 의존하는 것만으로는 충분하지 않습니다. 다음 요소가 사용 가능한 DOC의 실제 상한을 직접 결정하므로 전체 가공 시스템의 변수를 평가해야 합니다:
1. 도구 오버행 및 L/D 비율(중요한 변수)
도구의 돌출 길이와 지름의 비율(L/D)는 가공의 주요 동인입니다. 잡담.
-
낮은 오버행(L/D <3): 이 시스템은 매우 견고하여 더 큰 DOC를 사용하여 도구 성능을 극대화할 수 있습니다.
-
긴 오버행(L/D > 5): 오버행이 증가하면 툴 팁의 강성이 기하급수적으로 떨어집니다. 이러한 경우 ap 진동 자국이나 공구 파손 가능성을 방지하려면 진동량을 크게 줄여야 합니다.
2. 기계 강성 및 스핀들 파워
절단 깊이는 절단 저항과 하중을 직접적으로 결정합니다.
-
전원 제한: DOC가 너무 공격적일 경우 스핀들 토크가 부족하여 RPM 변동 또는 스핀들 과부하 경보가 발생할 수 있습니다.
-
구조적 강성: 경량 장비는 고부하 절삭 시 본체 진동이 발생할 수 있습니다. 이러한 시나리오에서는 치수 정확도를 보장하기 위해 "다중 패스, 소형 DOC" 전략이 필요합니다.
3. 냉각수 및 윤활 조건
DOC가 클수록 절단 영역에서 더 높은 온도가 발생합니다.
-
칩 대피 공간: In 슬롯팅 작업에서 큰 DOC는 플루트에 칩 패킹을 유발할 수 있습니다. 칩을 씻어낼 수 있는 충분한 절삭유 압력이 없으면 "2차 절삭"이 발생하여 절삭 날을 즉시 태울 수 있습니다.
-
내부 냉각수 이점: 다음이 포함된 도구 스핀들 통과 절삭유(TSC) 는 일반적으로 절삭 영역에 직접 냉각수를 공급하여 열 방출과 칩 제거를 모두 지원하기 때문에 외부 플러드 냉각보다 더 큰 DOC를 지원합니다.
4. 공작물 설정 안정성
워크홀딩 방식에 따라 설정이 견딜 수 있는 충격 하중이 결정됩니다.
-
벽이 얇거나 복잡한 부품: 이러한 공작물은 구조적 강성이 낮고 절삭력에 의해 변형되기 쉽습니다. DOC는 매우 보수적으로 설정해야 하며, 일반적으로 고속 가공(HSM) 전략(높은 RPM, 작은 DOC, 빠른 이송)과 함께 사용해야 합니다.
-
리지드 클램핑: 고출력 바이스 또는 유압식 고정 장치와 같은 견고한 워크홀딩을 사용하면 더 큰 DOC를 사용하여 재료 제거율을 높일 수 있습니다.
컷 심도에 영향을 미치는 요소
매개 변수를 설정하기 전에 다음 변수를 평가해야 합니다:
- 공작물 재질: 경도가 높을수록(예: 티타늄 합금, 스테인리스 스틸) 절삭 깊이가 작아야 합니다.
- 툴 재질: 초경 공구는 고속 강철(HSS) 공구에 비해 훨씬 더 깊은 절삭을 견딜 수 있습니다.
- 머신 강성: 기계의 안정성이 높을수록 더 많은 절단 부하를 처리할 수 있습니다.
- 냉각수: 효과적인 냉각으로 열 스트레스를 관리하여 더 깊은 컷을 지원합니다.
자주 묻는 질문 자주 묻는 질문
Q: 가공 시 최소 절삭 깊이는 얼마입니까? A: 일반적으로 절삭 깊이는 공구 노즈 반경(R)보다 작아서는 안 됩니다. DOC가 노즈 반경보다 작으면 공구가 재료를 "절단"하는 것이 아니라 "문지르거나" "그을리게" 하여 공작물이 경화되고 표면이 심하게 열화될 수 있습니다.
Q: 가공 시 최대 절삭 깊이는 얼마입니까? A: 일반적으로 인서트의 유효 절삭날 길이의 2/3를 초과하지 않는 것이 좋습니다. 또한 과부하 알람을 피하려면 기계 스핀들의 출력 제한을 참조하세요.
결론
비용 절감과 효율성 향상을 달성하기 위해서는 절삭 깊이의 균형을 잡는 것이 핵심입니다. 적절한 파라미터 구성은 고가의 장비를 보호할 뿐만 아니라 고객에게 납품되는 모든 부품이 정확하고 완벽하게 제작되도록 보장합니다.
