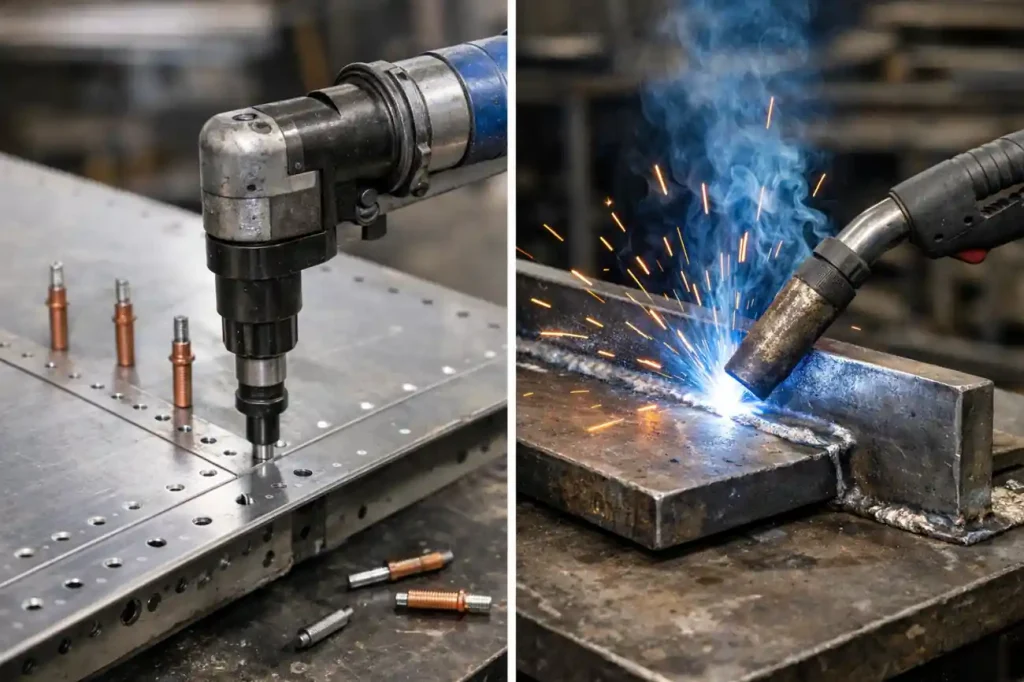

현대 제조업에서 가장 널리 사용되는 두 가지 접합 공정입니다, 리벳팅 그리고 용접 각각 고유한 특성을 제공하면서도 안정적이고 신뢰할 수 있는 서비스를 제공한다는 공통의 목표를 공유합니다. 영구 연결. 응용 분야마다 강도, 무게, 재료 특성에 대한 요구 사항이 다르기 때문에 이 두 가지 방법의 핵심적인 차이점을 이해하는 것이 필수적입니다. 아래에서는 리벳팅과 용접의 기술적 원리와 엔지니어링에서의 구체적인 적용 사례에 대해 자세히 살펴보겠습니다.
리벳팅이란 무엇인가요?
리벳팅은 다음과 같은 영구적인 고정 방법입니다. 기계식 잠금. 기본 원리는 결합할 부품에 미리 구멍을 뚫고 금속 핀(리벳)을 삽입한 다음 압력이나 충격을 가하여 리벳의 끝을 변형시켜 부품을 함께 고정하는 두 번째 "헤드"를 형성하는 것입니다. 이 공정에는 재료를 녹이는 과정이 포함되지 않으므로 냉간 가공 공정으로 간주됩니다.
리벳의 종류
다양한 구조적 요구 사항과 설치 환경에 적응하기 위해 엔지니어들은 다양한 유형의 리벳을 개발했습니다. 다음은 업계에서 가장 일반적으로 사용되는 유형입니다:
- 솔리드 리벳: 가장 전통적이고 안정적인 유형으로, 일반적으로 재료의 양면에 접근해야 하며 교량 및 항공우주 프레임과 같은 고응력 구조물에 널리 사용됩니다.
- 블라인드 리벳(팝 리벳): 어셈블리의 한쪽에만 접근하여 설치할 수 있으므로 뒷면에 접근할 수 없는 튜브나 밀폐된 구조물에 이상적입니다.
- 셀프 피어싱 리벳(SPR): 이는 미리 구멍을 뚫을 필요가 없으며, 최신 자동차 알루미늄 차체 생산의 표준인 고압으로 상층을 뚫고 하층으로 플레어 가공합니다.
- 허크 볼트: 볼트의 홈에 스웨이징된 특수 칼라를 사용하여 대형 트럭 섀시에 매우 높은 체결력과 진동 저항력을 제공합니다.
리벳팅의 장단점
리벳팅이 프로젝트에 적합한지 평가할 때는 리벳팅의 고유한 기계적 특성과 물리적 한계를 비교 검토해야 합니다:
리벳팅의 장점
- 서로 다른 재료 결합: 알루미늄과 강철, 플라스틱과 금속 또는 복합재와 같이 용접하기 어려운 조합을 쉽게 접합할 수 있습니다.
- 열 손상 없음: 저온 공정으로 열 영향 영역(HAZ)이 발생하지 않아 모소재의 원래 물리적 특성을 완벽하게 보존합니다.
- 뛰어난 내진동성: 리벳 조인트는 어느 정도의 인성/유연성을 가지고 있어 항공기 날개와 같이 진동이 일정한 환경에서 용접보다 피로 균열이 덜 발생합니다.
리벳팅의 단점
- 무게 증가: 리벳 자체는 무게를 추가하고 필요한 조인트의 겹침은 사용되는 총 재료의 양을 증가시킵니다.
- 구조적 약화: 구멍을 뚫어 모재의 단면을 줄이고 응력 집중 지점을 만들어야 합니다.
- 씰링 문제: 리벳 조인트는 자연적으로 밀폐되거나 수밀되지 않으며 일반적으로 별도의 실란트를 도포해야 합니다.
용접이란 무엇인가요?
용접은 야금 접합 공정 열, 압력 또는 두 가지를 모두 사용하여 두 금속 부품 사이에 원자 수준에서 결합을 달성하는 기술입니다. 기본 금속 또는 충전재를 녹인 다음 냉각하여 연속적이고 통일된 전체를 형성합니다.
용접 조인트의 유형
용접 공정을 선택할 때 용접 방법만큼이나 중요한 것이 접합부의 설계입니다. 부품의 상대적 위치와 하중 요구 사항에 따라 용접 조인트는 5가지 기본 유형으로 분류됩니다:
- 엉덩이 관절: 두 부품의 가장자리를 같은 평면에 모아 압력과 장력을 견디는 데 가장 효과적인 접합부입니다.
- 무릎 관절: 두 부분이 부분적으로 겹쳐져 가장자리에서 결합되며 일반적으로 얇은 시트를 연결하는 데 사용됩니다.
- 코너 조인트: 두 부분이 비스듬히(보통 90°) 만나 "L"자 모양을 이루며, 상자나 프레임 구조에 자주 사용됩니다.
- T-조인트: 한 부품의 끝이 다른 부품의 표면에 수직으로 배치되어 "T"자 모양을 형성하는 것으로, 구조 공학에서 흔히 사용되는 서포트 연결부입니다.
- 엣지 조인트: 두 부품의 평행한 모서리를 접촉하여 용접하는 것으로, 일반적으로 무거운 하중을 받지 않는 얇은 판의 모서리를 보강하는 데 사용됩니다.
용접의 장단점
용접은 구조적 통합과 궁극적인 강도를 추구하면서 엄청난 이점을 제공하지만 열 관리의 어려움도 수반합니다:
용접의 장점
- 극한의 힘: 용접 조인트의 강도는 종종 기본 재료 자체의 강도와 같거나 초과하여 진정한 모놀리식 구조를 만들 수 있습니다.
- 경량 설계: 추가 패스너나 넓은 겹치는 부분이 필요하지 않으므로 구조적 경량화에 가장 효과적인 방법입니다.
- 완벽한 밀봉: 압력 용기 및 배관에 필수적인 자연 밀폐 및 방수 기능을 갖춘 지속적인 물리적 결합을 제공합니다.
용접의 단점
- 열 왜곡 위험: 고열 냉각 공정은 재료 수축을 유발하여 구조적 뒤틀림이나 내부 잔류 응력을 유발할 수 있습니다.
- 비가역성: 용접은 영구적인 결합이므로 분해하려면 일반적으로 부품을 물리적으로 파괴해야 합니다.
- 높은 환경 민감도: 극도의 청결이 필요하며 인화성/폭발성 환경에서는 사용이 제한되며 고도로 숙련된 작업자가 필요합니다.
리벳팅과 용접의 비교
두 프로세스의 차이점을 보다 직관적으로 이해하기 위해 아래 표에서는 여러 기술적 차원에 걸쳐 포괄적으로 비교하고 있습니다:
| 기능 | 리벳팅 | 용접 |
| 가입 메커니즘 | 기계식 고정 | 금속 공학 융합 |
| 씰링 성능 | 불량(실런트 필요) | 우수(자연 밀폐) |
| 무게 영향 | 더 무거움(패스너 + 오버랩) | 더 가벼움(추가 무게 없음) |
| 재료 제한 | 매우 적음(이질적인 재료) | 중요(호환되는 금속만 해당) |
| 환경 | 적응형(냉간 가공) | 엄격(화재/바람/고전압) |
기본 속성이 명확해지면 구체적인 강도 성능과 고장 메커니즘을 통해 중공업에서 이들의 역할을 더욱 구분해야 합니다:
1. 가입 메커니즘
리벳팅은 기본 재료를 녹이지 않고 물리적 변형을 통한 기계적 잠금에 의존합니다. 그러나 용접은 고열로 원자를 융합하여 하나의 연속적인 구조를 만드는 금속 용융을 활용합니다.
2. 씰링 성능
용접은 이음매 없는 결합으로 인해 밀폐 또는 수밀 용도에 자연적으로 더 우수합니다. 리벳팅은 부품 사이에 미세한 틈을 남기므로 누출 방지 조인트를 보장하기 위해 2차 실런트가 필요한 경우가 많습니다.
3. 무게 영향
용접은 패스너와 과도한 재료 겹침이 필요하지 않아 더 가벼운 구조물을 만들 수 있습니다. 리벳팅은 하드웨어 자체에 무게를 더하고 안전한 연결을 위해 더 넓은 겹침 영역이 필요합니다.
4. 재료 제한
리벳팅은 알루미늄과 강철 또는 복합재와 같은 이종 재료를 결합하는 데 탁월합니다. 용접은 호환 가능한 금속으로 제한되며 열에 민감한 합금의 구조적 문제를 방지하기 위해 세심한 관리가 필요합니다.
5. 환경 요구 사항
리벳팅은 열악한 환경이나 실외 조건에 적합한 견고한 공정입니다. 용접은 화재 안전과 일관된 차폐 가스 적용 범위를 보장하기 위해 통제된 환경이 필요하므로 외부 요인에 민감합니다.
자주 묻는 질문 FAQ
비행기를 용접하지 않고 리벳으로 붙이는 이유는 무엇인가요?
항공기에 사용되는 알루미늄 합금은 열에 매우 민감하기 때문에 용접을 하면 재료 강도가 크게 떨어집니다. 또한 기체는 비행 중에 심한 진동과 압력 사이클을 경험하는데, 리벳팅은 필요한 구조적 인성과 피로 저항성을 제공하여 경질 용접보다 우수합니다.
브레이징과 용접 중 어느 것이 더 강할까요?
일반적으로 전통적인 용융 용접(아크 용접 등)은 모재를 서로 융합하기 때문에 강도가 더 높습니다. 브레이징은 표면을 적시는 필러 금속에 의존하며, 그 강도는 접합 설계의 표면적에 따라 크게 달라집니다.
리벳팅이 용접보다 저렴할까요?
꼭 그렇지만은 않습니다. 용접 장비는 초기 비용이 높지만 자동화 가능성이 높습니다. 리벳팅 공정에는 드릴링, 정렬 및 수동 설치가 포함되므로 대량 생산 시 인건비와 소모품 비용이 높아질 수 있습니다.
리벳팅의 강도는 용접과 같은가요?
일반적으로 정적 인장 강도에서는 용접이 우세하지만, 장기간에 걸쳐 반복적인 동적 하중을 받는 경우 리벳팅이 더 내구성이 높습니다.
리벳은 영구적인가요, 아니면 일시적인가요?
리벳은 영구적인 패스너입니다. 헤드를 뚫어 제거할 수 있지만, 손상 없이 제거하여 재사용할 수 있는 볼트와 달리 파괴적인 분해로 간주됩니다.
결론
리벳팅과 용접 중 하나를 선택하는 것은 본질적으로 다음 사이의 균형입니다. "내진동성 및 인성" (리벳팅) 및 "힘과 효율성" (용접). 제품에 이질적인 소재나 복잡한 진동 환경이 포함된 경우 리벳팅이 최선의 선택입니다. 궁극적인 경량화와 완벽한 밀봉 성능을 원한다면 용접이 최적의 솔루션입니다.
