기계 장비에서 샤프트는 회전 동력을 전달하기 위해 기어, 허브 또는 커플링에 연결되는 경우가 많습니다. 기존의 키 연결 방식은 주로 하나의 키를 통해 하중을 전달하는 반면, 스플라인 연결 방식은 여러 개의 톱니 표면을 이용합니다.
프로젝트에서 더 높은 토크 용량, 정확한 회전 위치 결정 또는 축 방향 이동이 필요한 경우, 스플라인 샤프트가 더 나은 선택이 되는 경우가 많습니다. 이 글에서는 스플라인 샤프트의 기본 구조, 일반적인 유형, 재질, 가공 방법 및 적용 분야를 설명합니다.
스플라인 샤프트란 무엇인가요?

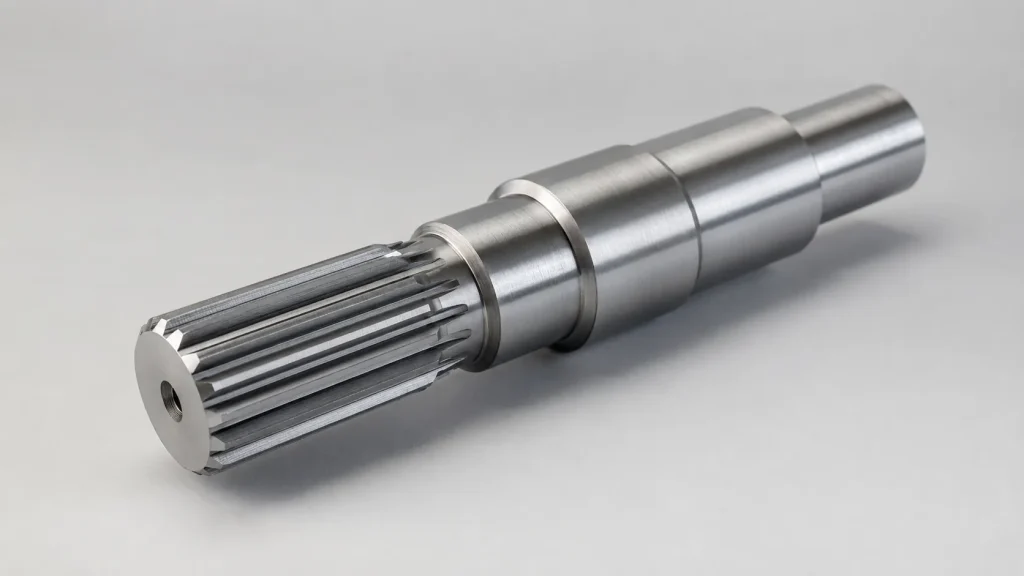

스플라인 샤프트는 표면에 여러 개의 세로 방향 톱니나 홈이 있는 동력 전달 샤프트입니다. 이 샤프트의 외부 스플라인은 기어, 허브 또는 커플링 내부의 대응하는 내부 스플라인과 맞물려, 연결된 부품들이 함께 회전하며 토크를 전달할 수 있게 합니다.
스플라인 연결 방식에는 고정형과 슬라이딩형이 있습니다. 고정형 스플라인은 작동 중에 축 방향으로 움직이지 않습니다. 슬라이딩형 스플라인은 동력을 계속 전달하면서 연결된 부품들이 축을 따라 움직일 수 있게 해줍니다.
적절한 설계는 주로 토크, 위치 결정 요구 사항, 슬라이딩 거리, 작동 속도 및 작업 환경에 따라 결정됩니다.
스플라인 샤프트의 기능은 무엇인가요?
스플라인 샤프트는 단순히 동력을 전달하는 것 이상의 역할을 합니다. 또한 구성 요소의 위치를 고정하고, 하중을 분산시키며, 특정 조립체에서 축방향 이동을 가능하게 합니다.
토크 전달
외부 스플라인과 내부 스플라인이 맞물리면, 여러 개의 톱니 표면이 함께 작용하여 회전력을 전달합니다. 이를 통해 샤프트, 기어 또는 허브가 하나의 조립체처럼 회전할 수 있습니다. 키 연결 방식에 비해 스플라인은 하중을 지탱할 수 있는 접촉 면적이 더 넓습니다.
스플라인이 전달할 수 있는 토크의 크기는 축 직경, 톱니 수, 톱니 접촉 길이, 재질 및 열처리에 따라서도 달라집니다.
정렬 및 배치
스플라인 연결은 필요한 각도 위치를 유지하면서 샤프트와 허브 간의 원치 않는 회전을 방지합니다. 이는 변속 장치, 자동화 장비 및 동기화되어 회전해야 하는 조립체에서 중요한 역할을 합니다.
적절한 치형과 맞물림은 연결된 부품들이 중심을 유지하도록 도와주어 작동 안정성을 높일 수 있습니다.
하중 분배
키 연결 방식은 하중을 주로 하나의 키를 통해 전달합니다. 반면 스플라인 연결 방식은 여러 톱니 표면이 하중을 분담하도록 합니다. 이를 통해 단일 접촉 지점에서 가해지는 압력과 마모를 줄일 수 있습니다.
그러나 톱니가 하중을 적절히 분담하기 위해서는 내측 및 외측 스플라인을 정밀하게 가공하고 조립해야 합니다.
축 방향 이동
슬라이딩 스플라인은 토크를 지속적으로 전달하면서 샤프트와 허브가 축을 따라 이동할 수 있도록 합니다. 이 설계는 길이 변화를 수용해야 하는 텔레스코픽 구동축, 변속 기구 및 변속기 시스템에 자주 사용됩니다.
축 방향 이동이 필요하지 않은 경우, 샤프트 숄더, 고정 링, 너트 또는 간섭 결합을 통해 부품을 제자리에 고정할 수 있습니다.
스플라인 샤프트 대 키 샤프트: 어떤 것을 선택해야 할까요?
스플라인 샤프트와 키가 장착된 샤프트 모두 샤프트를 허브에 연결할 수 있지만, 각각 다른 용도에 적합합니다.
토크 요구 사항이 적당하고, 설계가 간단하며, 가공 비용이 가장 중요한 고려 사항인 경우에는 키가 장착된 축만으로도 충분한 경우가 많습니다. 또한 가공, 조립 및 수리가 비교적 용이합니다.
프로젝트에서 하중 분산 개선, 정확한 회전 위치 결정 또는 축 방향 이동이 필요한 경우, 스플라인 샤프트가 더 나은 선택이 될 수 있습니다. 또한 스플라인 연결 방식은 변화하는 하중에 노출되거나 반복적인 조립이 필요한 부품에도 유용합니다.
그러나 스플라인을 사용한다고 해서 자동으로 더 높은 하중 용량이 보장되는 것은 아닙니다. 샤프트의 치수, 재질, 톱니 접촉 길이, 그리고 실제 작동 하중을 여전히 고려해야 합니다.
일반적인 스플라인 샤프트의 종류
스플라인은 일반적으로 톱니 형상에 따라 분류됩니다. 형상에 따라 가공 난이도, 맞물림 상태 및 적합한 용도가 달라집니다.
인볼루트 스플라인
인볼루트 스플라인은 기어와 유사한 톱니 형상을 가지고 있습니다. 이는 자동차 및 산업용 변속 시스템에서 흔히 사용됩니다. 치수는 표준화된 모듈, 압력각 및 맞물림 등급을 따를 수 있어 대량 생산 및 반복적인 조립에 적합합니다.
대표적인 적용 분야로는 자동차 변속기, 산업용 기어박스, 구동 어셈블리 등이 있습니다. 일반적인 표준으로는 ISO 4156, DIN 5480, ANSI B92.1 등이 있습니다. 적용해야 할 표준은 항상 제작 도면을 통해 확인해야 합니다.
직각 스플라인
직선형 스플라인은 톱니 측면이 평행하며, 인볼루트 스플라인보다 형상이 더 단순합니다. 이 스플라인은 밀링, 성형 절삭 및 기타 기존 공정을 통해 제작할 수 있습니다.
이 유형은 중간 정도의 하중과 비교적 단순한 기계적 연결에 적합합니다. 일반 기계, 저속 구동 장치 및 표준 연결 부품에 자주 사용됩니다.
톱니형 스플라인
톱니형 스플라인은 일반적으로 얕은 V자형 또는 각진 톱니를 가지고 있습니다. 이를 통해 비교적 작은 축 직경에도 더 많은 톱니를 배치할 수 있습니다. 설치 공간이 제한적이고, 연결부가 각도 위치를 유지해야 하거나 원치 않는 회전을 방지해야 할 때 유용합니다.
톱니 수가 많다고 해서 반드시 토크 용량이 더 큰 것은 아닙니다. 실제 성능은 톱니의 형상, 재질, 접촉 길이 및 작동 조건에 따라 달라집니다.
스플라인 샤프트에는 어떤 재질이 사용되나요?
스플라인 축의 재질은 하중, 마모, 작업 환경 및 가공 비용을 고려하여 선정해야 합니다.
합금강
높은 토크, 반복적인 하중 또는 충격에 노출되는 스플라인 샤프트는 대개 합금강으로 제작됩니다. 4140 및 4340과 같은 소재는 우수한 강도와 인성을 갖추고 있어 자동차 변속기, 산업용 장비 및 중장비에 널리 사용됩니다.
담금질 및 템퍼링, 유도 경화 및 기타 열처리를 통해 경도와 내마모성을 더욱 향상시킬 수 있습니다. 이러한 열처리는 부품의 강도 요구 사항과 최종 가공 요구 사항에 부합해야 합니다.
탄소강
탄소강은 하중이 중간 정도이고 비용을 중시하는 프로젝트에 실용적인 선택지입니다. 일반적으로 합금강보다 가격이 저렴하며, 가공하기도 비교적 쉽습니다.
일반적인 동력 전달축, 연결축 및 저속 산업용 부품에 자주 사용됩니다. 더 높은 강도나 내마모성이 필요할 경우 열처리를 추가로 실시할 수 있습니다.
스테인리스 스틸
스테인리스강은 습한 환경이나 자주 세척되는 장비, 또는 부식성 물질에 노출되는 용도에서 더 뛰어난 내식성을 제공합니다.
식품 가공 장비, 의료 기기 및 화학 기계의 스플라인 샤프트에 사용될 수 있습니다. 스테인리스강 등급에 따라 강도와 가공성이 다르기 때문에, 치아 하중과 마모도 함께 고려해야 합니다.
알루미늄 합금
알루미늄 스플라인 샤프트는 경량화가 중요하고 작동 하중이 비교적 낮은 경우에 적합할 수 있습니다. 알루미늄 합금은 밀도가 낮으며 일반적으로 가공이 용이합니다.
그러나 치면의 경도와 내마모성은 대개 강철보다 낮습니다. 스플라인이 빈번하게 미끄러지거나 높은 접촉 하중을 견뎌야 하는 경우에는 표면 처리 및 예상 수명을 평가해야 합니다.
스플라인은 어떻게 가공되나요?
가공 방법은 스플라인이 내측인지 외측인지 여부와 치형, 정밀도, 생산 수량에 따라 달라집니다. 전체 생산 공정에는 소재 절단, 선반 가공, 스플라인 가공, 열처리, 정밀 연삭 및 검사가 포함될 수 있습니다.
호빙
호빙 가공은 주로 외측 스플라인을 제작하는 데 사용됩니다. 가공 과정에서 호브와 공작물은 제어된 속도로 함께 회전하며, 커터가 축을 따라 이동하면서 스플라인 톱니를 형성합니다.
호빙 가공은 효율적이며 일정한 톱니 형상을 유지할 수 있습니다. 따라서 동일한 스플라인 샤프트를 대량으로 생산하는 데 매우 적합합니다.
브로칭
브로칭은 주로 내부 스플라인 구멍을 가공하는 데 사용됩니다. 브로치에는 크기가 점차 커지는 일련의 절삭 이빨이 있습니다. 공구가 구멍을 통과하면서 이빨이 단계적으로 재료를 제거하여 완전한 내부 스플라인이 형성될 때까지 가공이 진행됩니다.
브로칭 공정은 속도가 빠르며 대량 생산에 적합합니다. 하지만 맞춤형 브로치는 비용이 많이 들 수 있으며, 대개 제한된 치수와 형상만 지원합니다. 이 때문에 이 공정은 시제품이나 설계 변경이 잦은 경우에는 적합하지 않습니다.
CNC 밀링
CNC 밀링 가공은 비표준 치수, 시제품 및 소량 생산에 적합합니다. 인덱싱 축이나 다축 가공기를 사용하면 도면에 따라 톱니 수, 톱니 폭 및 가공 위치를 조정할 수 있습니다.
이 공법은 유연성이 더 뛰어나지만, 일반적으로 부품당 가공 시간은 호빙이나 브로칭보다 더 오래 걸립니다. 주문 수량이 증가함에 따라 가공 시간과 맞춤형 공구 비용을 다시 한번 비교해 볼 필요가 있습니다.
그라인딩
열처리로 인해 샤프트의 치수나 스플라인 형상이 약간 변할 수 있습니다. 부품에 더 높은 치수 정밀도와 더 우수한 톱니 표면 품질이 요구될 경우, 연삭 가공을 마무리 공정으로 사용할 수 있습니다.
모든 스플라인 샤프트에 연삭 가공이 필요한 것은 아닙니다. 연삭 여부는 도면의 공차, 재료의 경도, 작동 속도 및 예상 수명에 따라 결정해야 합니다.
가공 시 무엇을 관리해야 할까요?
스플라인 가공에서는 톱니 형상, 톱니 간격, 중심 위치 및 맞물림 간극을 제어해야 합니다. 톱니 형상이나 간격 오차가 너무 크면, 하중을 지탱하는 톱니가 소수에 불과해져 마모가 가속화될 수 있습니다.
스플라인은 또한 축 저널, 베어링 좌석 및 장착면과 동일한 중심선을 공유해야 합니다. 정렬이 불량하면 작동 중 런아웃, 하중 불균형 및 마모가 발생할 수 있습니다.
열처리를 하면 샤프트가 휘거나 치수가 변할 수 있습니다. 정밀 부품의 경우, 황삭, 열처리, 최종 연마를 올바른 순서대로 진행해야 합니다.
스플라인의 간극은 고정 또는 슬라이딩 기능에 맞춰야 합니다. 간극이 너무 크면 흔들림이나 충격이 발생할 수 있으며, 너무 작으면 조립이 어려워지거나 원활한 슬라이딩이 불가능해질 수 있습니다.
스플라인 샤프트는 어디에 사용되나요?
스플라인 샤프트는 토크를 전달하거나, 회전 위치를 유지하거나, 축방향 이동을 허용해야 하는 기계에 널리 사용됩니다.
자동차 분야
자동차 변속기, 클러치 허브, 차축, 구동축 및 조향 시스템에는 모두 스플라인 연결 방식이 사용될 수 있습니다. 일부 구동축의 경우 서스펜션의 움직임이나 설치 길이의 변화를 수용하기 위해 슬라이딩 스플라인을 사용하기도 합니다.
이러한 부품들은 지속적인 회전과 변화하는 토크 하에서 작동하기 때문에, 일반적으로 우수한 강도, 내마모성 및 안정적인 결합이 요구됩니다.
산업용 기계
공작기계, 자동화 장비, 산업용 기어박스 및 기타 동력 전달 시스템에서는 기어, 커플링, 구동 부품을 연결하기 위해 스플라인 샤프트를 자주 사용합니다.
이러한 응용 분야에서는 일반적으로 정확한 회전, 위치 결정 및 안정적인 작동이 요구됩니다. 또한 자주 시동, 정지 또는 방향 전환이 이루어지는 메커니즘의 경우, 연결 부위의 유격도 적절히 제어해야 합니다.
농업용 기계
스플라인 연결부는 트랙터 변속기, 동력인출(PTO) 시스템 및 농업용 작업기 샤프트에 널리 사용됩니다. PTO 스플라인은 외부 장비로 동력을 전달하는 동시에 간편한 장착 및 탈거가 가능하도록 해줍니다.
농기계는 종종 진흙, 먼지, 충격 및 과중한 하중에 노출됩니다. 따라서 실제 작업 환경에 맞춰 재질, 윤활, 부식 방지 및 밀봉 방식을 선정해야 합니다.
항공우주 분야 응용
구동 시스템, 부속 구동 장치 및 일부 고성능 회전 부품에서도 스플라인 연결 방식이 사용될 수 있습니다.
이러한 부품들은 대개 중량, 강도, 수명 및 조립 정밀도에 대해 엄격한 요구 사항을 갖습니다. 재료 선정, 열처리, 표면 처리 및 검사는 관련 도면과 프로젝트 사양을 준수해야 합니다.
밍허의 맞춤형 스플라인 샤프트 제조
Minghe는 고객의 도면, 재질 요구 사항, 공차 및 생산 수량에 따라 맞춤형 스플라인 샤프트를 제조합니다. 사용 가능한 재질로는 합금강, 탄소강, 스테인리스강 및 알루미늄이 있으며, 다양한 강도, 경도 및 내마모성 요구 사항에 맞춰 적절한 열처리 및 표면 마감 옵션을 제공합니다.
시제품 및 소량 생산부터 안정적인 양산에 이르기까지, 스플라인 형상, 축 치수 및 결합 요구 사항에 따라 적절한 가공 방법을 선정해 드립니다. 제조 검토 및 견적 요청을 위해 CAD 파일이나 부품 도면을 제출해 주십시오.
결론
스플라인 샤프트의 선정은 토크, 위치 결정, 축방향 이동 및 작동 환경을 고려하는 것에서 시작됩니다. 인볼루트 스플라인은 표준화된 동력 전달 연결에 적합하며, 직선형 스플라인은 더 단순한 구조를 제공하며, 슬라이딩 스플라인은 동력을 계속 전달하면서 축방향 이동을 가능하게 합니다.
재료와 가공 방법 또한 생산 요건에 부합해야 합니다. 합금강은 연속적이거나 반복적인 하중에 적합하며, 호빙 및 브로칭 공정은 안정적인 대량 생산을 뒷받침하고, CNC 밀링은 비표준 치수 및 소량 주문에 대해 더 큰 유연성을 제공합니다.
적절한 스플라인 유형, 재질 및 가공 공정을 선택하고, 톱니 형상, 정렬 및 맞물림 간극을 적절히 제어하면 원활한 조립과 안정적인 장기 작동을 보장하는 데 도움이 됩니다.
