Qual é realmente a precisão do torneamento CNC? Guia detalhado de um maquinista

Qual é a precisão do torneamento CNC? Guia de um maquinista experiente

Como especialista em maquinagem CNC com anos de experiência, sei que a "precisão" é o principal padrão para medir o sucesso de um projeto. Quando os clientes me perguntam: "Qual é a precisão do torneamento CNC?", a minha resposta é sempre: "Depende de muitos factores, mas, em teoria, pode ser extremamente preciso." Neste artigo, vou levá-lo a um mergulho profundo na verdadeira precisão que é possível obter com o torneamento CNC e partilhar a minha experiência prática sobre como obter a maior precisão nos seus projectos.

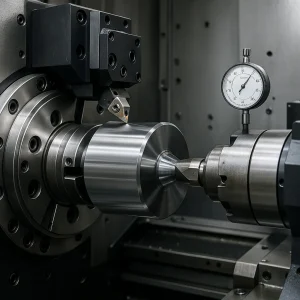

1. O que é a precisão do torneamento CNC? Ir para além das tolerâncias

Antes de nos debruçarmos sobre valores específicos, temos primeiro de clarificar o conceito de "precisão". Refere-se a mais do que apenas a tolerância dimensional de uma peça; também inclui:

• Precisão dimensional: O desvio das dimensões reais da peça em relação às especificações do projeto. Esta é a medida mais comum de exatidão.
• Repetibilidade: A capacidade da máquina para regressar de forma consistente à mesma posição após vários movimentos. Esta é uma métrica crucial que afecta diretamente a consistência da produção em lote.
• Acabamento da superfície: A suavidade e rugosidade da superfície da peça. É medida por parâmetros como Ra (rugosidade média aritmética) e afecta a função e o aspeto da peça.
• Precisão geométrica: O grau em que a forma, a concentricidade, a circularidade, a excentricidade e outras caraterísticas geométricas da peça correspondem aos requisitos do projeto.

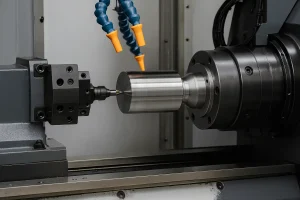

2. Factores-chave que afectam a precisão do torneamento CNC: ideias a partir da minha experiência

Nos meus anos de trabalho, identifiquei os principais factores que influenciam a precisão do torneamento CNC. Trabalham em conjunto como uma equipa - se um dos elos falhar, o resultado final será afetado.

• A máquina em si (factores de hardware)
  • Rigidez da máquina: Quanto mais resistentes forem a base, o fuso e a torre da máquina, menor será a vibração e a deformação durante o corte, o que conduz a uma maior precisão.
  • Estabilidade térmica: As máquinas geram calor durante um funcionamento prolongado, provocando a expansão e contração dos componentes, o que afecta a precisão. As máquinas de elevado desempenho têm, normalmente, melhores sistemas de gestão térmica.
  • Precisão do fuso: A excentricidade do fuso e a estabilidade rotacional determinam diretamente a circularidade do torneamento e o acabamento da superfície.
• Ferramentas e Dispositivos (Factores de Ferramentaria)
  • Desgaste da ferramenta: As ferramentas de corte desgastam-se gradualmente durante o processo, levando a alterações nas forças de corte e a desvios dimensionais. A inspeção regular e a substituição das ferramentas são essenciais.
  • Saliência da ferramenta: Quanto mais tempo a ferramenta se estender da torre, menor será a sua rigidez, tornando-a mais propensa a vibrações e deflexões, o que afecta a precisão. Pela minha experiência, é melhor utilizar a saliência mais curta possível.
  • Força de aperto: A peça de trabalho deve ser segurada com firmeza. Uma fixação insuficiente pode fazer com que a peça de trabalho se desloque durante o corte, enquanto uma força excessiva pode levar à deformação da peça.
• Materiais e parâmetros de corte (factores de processo)
  • Propriedades do material: Os diferentes materiais têm dureza, resistência e condutividade térmica diferentes, o que afecta o processo de corte. Por exemplo, a maquinagem do aço inoxidável é mais difícil do que a maquinagem da liga de alumínio.
  • Parâmetros de corte: A velocidade de corte, a taxa de avanço e a profundidade de corte são fundamentais para equilibrar a eficiência e a precisão. Geralmente, para obter uma elevada precisão, utilizamos uma profundidade de corte mais rasa e uma velocidade de avanço mais baixa.
• Programação e ambiente (Software e factores ambientais)
  • Programa CNC: Um bom programa tem em conta todos os factores acima referidos e utiliza estratégias como a compensação e o acabamento multi-passos para garantir a precisão.
  • Temperatura ambiente: Uma temperatura constante na oficina ajuda a reduzir os efeitos da expansão térmica na máquina e na peça de trabalho.

3. Intervalo de precisão alcançável: Uma referência prática

Em condições ideais, um torno CNC de alta precisão pode atingir tolerâncias muito apertadas. Segue-se uma gama de referência baseada na minha experiência com materiais comuns e máquinas padrão (utilizando a norma ISO 2768-1 como exemplo):

Nível de exatidão	Aplicações típicas	Tolerância dimensional (mm)
Ótimo	Aeroespacial, dispositivos médicos, instrumentos de precisão	±0.01 ~ ±0.02
Médio	Peças para automóveis, componentes de máquinas em geral	±0.05 ~ ±0.1
Grosso	Peças estruturais, componentes de não precisão	±0.2 ~ ±0.5

Exportar para folhas

É importante notar que estes valores são apenas uma referência. Nos meus projectos, escolhendo máquinas de elevada rigidez, utilizando ferramentas de elevada precisão e optimizando os parâmetros de corte, consegui controlar com êxito a tolerância dimensional de algumas peças complexas até ±0,005 mm. Mas lembre-se, procurar uma maior precisão significa normalmente custos mais elevados e tempos de maquinação mais longos.

4. Estudo de caso: O impacto da precisão nos projectos

• Caso 1: Rolamento de dispositivo médico
  • Requisito do projeto: Tolerância dimensional de ±0,01mm, com requisitos de circularidade extremamente elevados.
  • A minha abordagem: Utilizei uma máquina de fresagem-torneamento de alta precisão fabricada na Suíça e utilizei ferramentas de cerâmica de precisão com acabamento multi-passos. Para garantir a consistência, efectuei verificações pontuais com uma máquina de medição por coordenadas (CMM) após cada dez peças para ajustar o desgaste das ferramentas.
• Caso 2: Manga de veio de maquinaria geral
  • Requisito do projeto: Tolerância dimensional de ±0,05mm, para produção em lote.
  • A minha abordagem: Selecionei um torno CNC standard e utilizei ferramentas de metal duro. Estabeleci parâmetros de corte razoáveis no programa e assegurei a qualidade do lote através da inspeção da primeira peça e de verificações regulares do processo. Uma vez que a tolerância era relativamente baixa, podia aumentar a velocidade de corte para melhorar a eficiência da produção, mantendo a qualidade.

5. Conclusão e minha recomendação

O potencial de precisão no torneamento CNC é imenso, mas não se trata de um número único. É o resultado de uma combinação de factores, incluindo o desempenho da máquina, a seleção de ferramentas, o processo de corte e a experiência do operador. Quando se inicia um novo projeto, o meu conselho é:

1. Esclarecer os requisitos: Compreenda bem os requisitos de tolerância no desenho do projeto; isto determinará o nível de precisão que precisa de atingir.
2. Fazer uma boa escolha: Com base nos requisitos de precisão, selecione a máquina, as ferramentas e os dispositivos mais adequados. Não procure cegamente a configuração de maior especificação.
3. Procurar a excelência: Durante a maquinação real, monitorizar constantemente o desgaste da ferramenta e as alterações térmicas, e efetuar as compensações e medições necessárias.

As escolhas certas e um processo rigoroso são o que garante que o seu projeto de torneamento CNC cumpre os requisitos de precisão, equilibrando simultaneamente o custo e a eficiência.

Zheng Liwei é um maquinista CNC sénior com mais de 15 anos de experiência. É especialista em maquinação de peças de precisão e otimização de processos, com uma vasta experiência prática em várias indústrias, incluindo a aeroespacial e a de dispositivos médicos.
