O que é o Contorno Simultâneo de 5 Eixos?

À medida que aumenta a procura de sofisticação no fabrico, Contorno simultâneo de 5 eixos destaca-se como uma das principais capacidades das máquinas CNC de 5 eixos. Este método de maquinação avançado permite aos fabricantes atingir um novo nível de eficiência através da maquinação de peças complexas completas numa única configuração, ao contrário das operações de fresagem 3+2 ou 4+1 convencionais. Esta faceta do contorno CNC produz peças complicadas e extremamente precisas com maquinagem multiplano, tornando-a essencial para indústrias como a automóvel, a aeroespacial e a médica. Para compreender os princípios fundamentais desta tecnologia, convidamo-lo a explorar o nosso abrangente Guia de maquinagem de 5 eixos.

O que é o Contorno Simultâneo?

O contorno simultâneo, ou contorno de 5 eixos, é um processo avançado para o corte contínuo e sem falhas de superfícies complexas e contornadas. Este processo de maquinagem difere dos métodos de produção convencionais, como a maquinagem de 3 eixos, porque as verdadeiras máquinas de 5 eixos permitem que os eixos de rotação (eixos A, B ou C) se movam ao mesmo tempo que os eixos X, Y e Z durante a produção.

Capacidades de 5 eixos vs. 3 eixos

No equipamento de 3 eixos, a maquinagem ocorre apenas em três eixos lineares (X, Y e Z). Embora seja uma solução robusta para muitas aplicações, as suas capacidades não se estendem à criação de geometrias intrincadas ou curvas complexas com elevada precisão.

Agora, imagine o processo de maquinagem de 3 eixos, mas com mais liberdade espacial. Esta é a vantagem única do Maquinação de 5 eixos. Ao adicionar dois eixos rotativos (A e B ou C) aos eixos lineares X, Y e Z existentes, as máquinas de 5 eixos podem aproximar-se simultaneamente da peça de trabalho a partir de todas as direcções. cinco lados.

Como é que os fabricantes beneficiam

As vantagens do contorno simultâneo de 5 eixos não residem na sua complexidade, mas sim na forma como simplifica a produção de peças complexas, aumenta a eficiência e impulsiona a inovação no fabrico de precisão. A complexidade acrescida do contorno simultâneo de 5 eixos não se traduz apenas em designs mais complexos, mas também em acabamentos de superfície superiores e tempos de maquinação reduzidos.

Imagine uma peça complexa e curva, como uma pá de turbina. Para maquinar esta peça utilizando um sistema de 3 eixos seriam necessárias várias configurações e reposicionamentos, enquanto que uma máquina de 5 eixos pode consegui-lo numa única configuraçãoA empresa tem de manter um percurso de ferramenta contínuo e eficiente.

Vantagens do contorno simultâneo de 5 eixos

1. Maior exatidão e precisão

Os eixos de rotação adicionais no contorno de 5 eixos proporcionam maior exatidão e precisão de maquinação. As máquinas com esta capacidade mantêm o fuso, a peça de trabalho e a ferramenta na posição correta. Isto reduz os erros enquanto produz peças que estão dentro ou abaixo das tolerâncias de impressão exigidas.

2. Redução de custos e tempo

A capacidade das máquinas de 5 eixos para manter a ferramenta no corte para qualquer tipo de material com uma configuração reduz significativamente o tempo de maquinação. A eficiência da maquinagem multiplano reduz os custos de mão de obra, minimiza os erros e resulta em tempos de execução mais rápidos para aumentar a produtividade global.

3. Formas e geometrias complexas

O contorno simultâneo de 5 eixos supera a maquinagem convencional com a capacidade de criar formas e geometrias complexas. O controlo simultâneo dos cinco eixos proporciona a flexibilidade necessária para produzir desenhos complexos. Isto é crucial para conceção da peça

4. Acabamento melhorado

O contacto consistente entre a ferramenta e a peça de trabalho no contorno de 5 eixos assegura uma mistura superior de operação para operação. Ao minimizar a necessidade de processos de acabamento secundários, o contorno simultâneo melhora a estética e melhora a funcionalidade geral e a vida útil da peça.

Aplicações de maquinagem suportadas

As capacidades do contorno simultâneo de 5 eixos estendem-se a várias indústrias e aplicações, dando-lhe uma vantagem sobre os processos de maquinagem tradicionais. A sua capacidade única de criar formas complexas de alta precisão presta-se a várias aplicações inovadoras.

1. componentes aeroespaciais

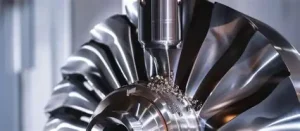

Para as oficinas de máquinas aeroespaciais, o fabrico de peças como lâminas de turbinas, aerofólios e outros componentes aerodinâmicos complexos requer frequentemente uma maquinação de alta precisão de geometrias intrincadas. A técnica de contorno simultâneo de 5 eixos permite a produção destes componentes com uma única configuração, garantindo acabamentos de superfície de alta qualidade e dimensões precisas, ambos factores críticos nas aplicações aeroespaciais.

2. peças para automóveis

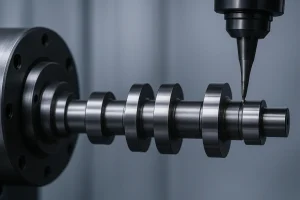

Os fornecedores da indústria automóvel tiram frequentemente partido das capacidades e vantagens do equipamento de maquinagem de 5 eixos. Os componentes do motor, como as árvores de cames, cambotas e cabeças de cilindro, têm frequentemente geometrias complexas que requerem uma maquinação precisa. O contorno de 5 eixos permite que os fabricantes cumpram facilmente estas especificações exigentes.

3. dispositivos médicos

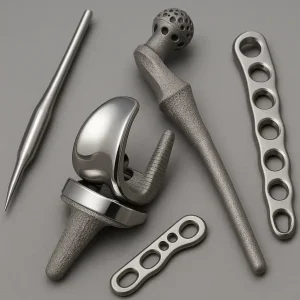

O fabrico para a indústria médica, onde a precisão e a personalização são fundamentais, foi revolucionado pela maquinação de 5 eixos de instrumentos cirúrgicos complexos. O processo assegura a produção exacta e eficiente de componentes de grande importância, tais como próteses personalizadas, implantes e dispositivos ortopédicos, para cumprir padrões de qualidade altamente rigorosos.

4. matrizes e moldes

O fabrico de moldes e matrizes é outra área em que a maquinagem de 5 eixos se destaca. A capacidade das oficinas de maquinação de moldes/matrizes para produzir curvas e contornos complexos numa única configuração reduz significativamente o tempo e o custo de produção de moldes e matrizes com estas caraterísticas.

Desafios para os fabricantes

Embora o contorno simultâneo de 5 eixos tenha revolucionado a indústria de fabrico, introduz alguns desafios para as oficinas e engenheiros. As complexidades da tecnologia de maquinagem de 5 eixos exigem um maior nível de compreensão, uma gestão cuidadosa e uma atenção meticulosa aos detalhes em várias áreas críticas.

1. Percursos das ferramentas de programação

Conseguir precisão de programação para contorno simultâneo de 5 eixos é um desafio. A criação de percursos de ferramenta precisos e eficientes requer um software CAM sofisticado e um pós-processador para obter uma compreensão completa do processo de maquinagem de 5 eixos. As imprecisões e/ou a falta de pós-processamento podem levar a resultados abaixo do ideal.

2. Estabilidade da máquina

O movimento simultâneo ao longo de cinco eixos coloca elevadas exigências à estrutura da máquina e à fundição, requerendo maior rigidez e equilíbrio para garantir a precisão. Máquinas menos robustas introduzem vibrações ou deflexões que afectam a qualidade do contorno.

3. Competência do operador

A operação de máquinas de 5 eixos requer programadores qualificados e operadores experientes que tenham um conhecimento avançado da programação CNC, consciência espacial e conhecimento do processo de maquinação. Sem esta experiência, o potencial da máquina (e o ROI) pode ficar por explorar, levando a uma regressão em que as lojas utilizam a máquina-ferramenta de 5 eixos como uma máquina de 3 eixos.

O alcance crescente dos verdadeiros 5 eixos

À medida que os fabricantes e engenheiros adoptam a tecnologia de maquinagem de 5 eixos, podem desbloquear oportunidades futuras para ultrapassar os limites das suas operações de produção.

Olhando para o futuro, o contorno simultâneo continuará a apoiar os avanços no fabrico para indústrias onde a complexidade, a precisão e a eficiência são fundamentais. A evolução da tecnologia aeroespacial e médica exigirá peças mais complexas, e a maquinagem de 5 eixos ajudará os fabricantes a responder a estas necessidades.

O contorno simultâneo e a verdadeira maquinagem de 5 eixos representam a vanguarda da tecnologia de maquinagem, combinando eficiência, precisão e versatilidade. O seu impacto transformador em indústrias como a aeroespacial, a automóvel e a tecnologia médica sublinha o seu potencial.

Apesar dos seus desafios, as imensas vantagens deste processo de fabrico avançado tornam-no essencial para o futuro da maquinagem de precisão.
