Servicios de mecanizado en 5 ejes para piezas personalizadas
El mecanizado en 5 ejes es una parte fundamental de nuestras avanzadas capacidades de mecanizado, muy adecuado para piezas personalizadas con contornos complejos, características de múltiples caras, cavidades profundas, tolerancias de posición ajustadas y requisitos de configuración reducidos. Desde los prototipos hasta la producción repetida, proporcionamos asistencia de mecanizado basada en el tipo de material, la geometría de la pieza y las necesidades de diseño funcional, ayudando a los clientes a mejorar la eficacia del desarrollo y acortar los ciclos de validación.

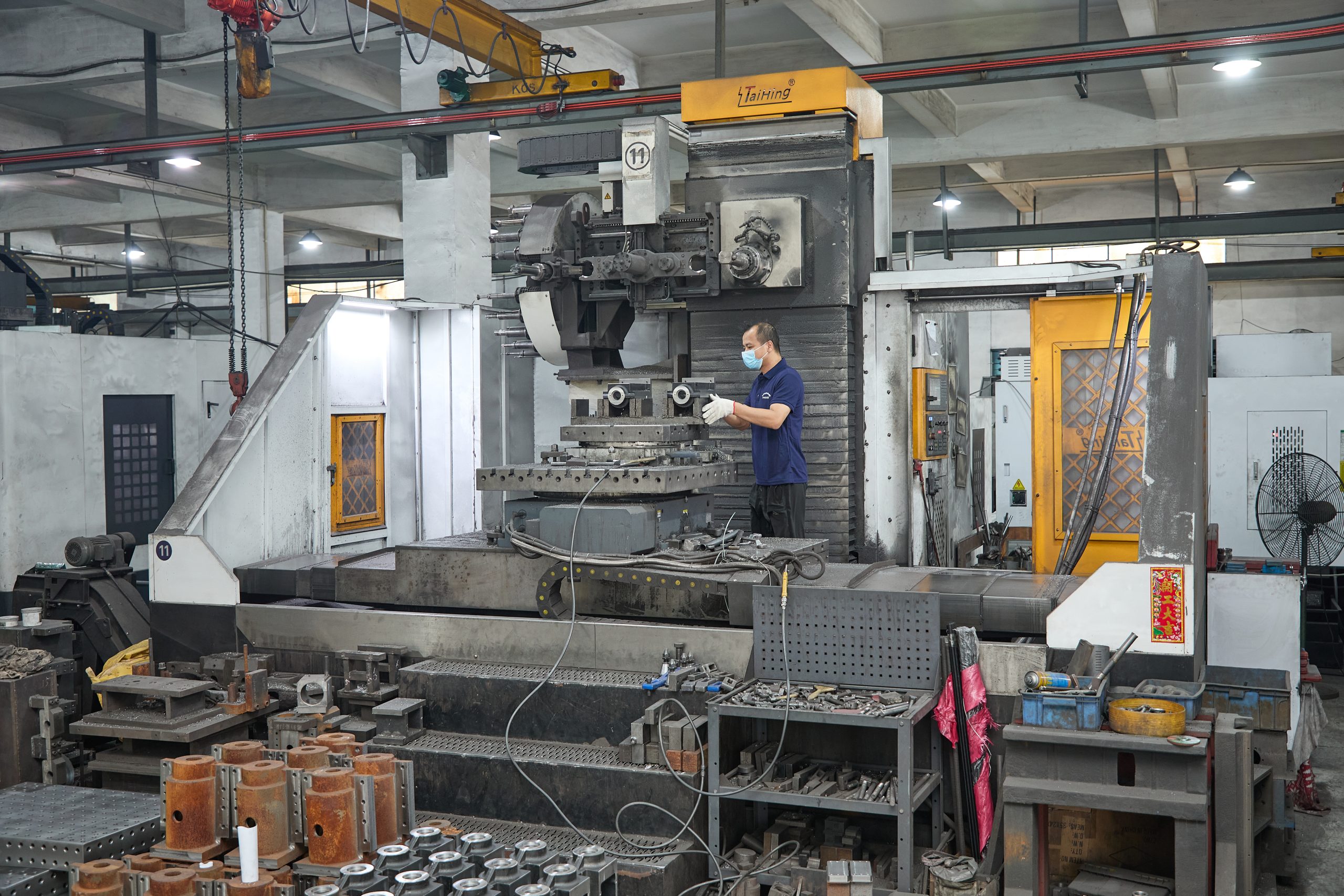

Con experiencia real en el taller, control de procesos y gestión de calidad, nos centramos tanto en la precisión del mecanizado como en la coherencia de la producción a lo largo de todo el proyecto. Al conectar los requisitos de ingeniería con la ejecución de la fabricación, ayudamos a los clientes a pasar de forma más eficiente de los planos a las piezas mecanizadas en 5 ejes acabadas, con un mayor apoyo a la calidad, el plazo de entrega y la estabilidad general de la entrega.
Soluciones flexibles de mecanizado CNC
Desde la creación rápida de prototipos hasta la producción de bajo volumen, ofrecemos soluciones flexibles de mecanizado CNC adaptadas a la fase de su proyecto. Nuestro equipo de ingeniería colabora estrechamente con los clientes en la información DFM, la selección de materiales y la planificación de procesos para ofrecer piezas de precisión con una calidad constante y plazos de entrega fiables.
Creación rápida de prototipos
Producción de bajo volumen
Material
| Material | Grados mecanizables comunes |
|---|---|
| Acero inoxidable |
303 304 316L 410 416 420 17-4 PH Dúplex 2205 |
| Acero al carbono y acero aleado |
1018 1045 4140 4340 8620 Acero para herramientas D2 Acero para herramientas A2 Acero para herramientas H13 |
| Aleaciones de aluminio |
2024 5052 6061 6082 7050 7075 |
| Cobre, latón y bronce |
C360 Latón C932 Bronce Cobre berilio Cobre (C110 / T2) |
| Superaleaciones |
Inconel 625 Inconel 718 Hastelloy |
| Plásticos técnicos |
Acetal (POM) Nylon PEEK PTFE UHMW-PE PVC Policarbonato ABS |
Opciones de acabado superficial para piezas mecanizadas en 5 ejes
Ofrecemos opciones comunes de acabado superficial para piezas torneadas CNC con el fin de mejorar la resistencia a la corrosión, la uniformidad del aspecto, el rendimiento frente al desgaste y la idoneidad para el uso final. Los acabados disponibles pueden variar en función del tipo de material, la geometría de la pieza y los requisitos del proyecto.
Mecanizado
Anodizado
Óxido negro
Chorro de arena
Revestimiento
Pulido
CNC Tolerancia general
| Parámetro | Métrica | Imperial |
|---|---|---|
| Tamaño máximo de la pieza | X: 500 mm Y: 400 mm Z: 350 mm |
X: 20 pulg. Y: 16 pulg. Z: 14 pulg. |
| Tamaño mínimo de la pieza | 5 × 5 × 5 mm | 0,2 × 0,2 × 0,2 pulg. |
| Tamaño mínimo del elemento | Agujero: Ø0,5 mm* Pared: 0,5 mm* |
Agujero: Ø0,02 pulg* Pared: 0,02 pulg. |
| Tolerancia dimensional general | ±0,025 mm | ±0,001 pulg. |
| Precisión posicional | Tan bajo como ±0,015 mm*. | Tan bajo como ±0,0006 pulg*. |
| Planitud | Tan bajo como 0,02 mm*. | Tan bajo como 0,0008 pulg*. |
| Acabado superficial típico | Ra 0,8-3,2 µm | Ra 32-125 µin |
* En función del material, la geometría de la pieza y la configuración del mecanizado.
Por qué elegir nuestro servicio de mecanizado en 5 ejes
¿Qué es el mecanizado en 5 ejes?
El mecanizado de 5 ejes es un proceso avanzado de fresado CNC que permite que una herramienta de corte y una pieza se muevan simultáneamente a lo largo de cinco ejes diferentes. A diferencia del mecanizado tradicional de 3 ejes, una máquina de 5 ejes puede cortar piezas complejas de varias caras en una sola configuración sin necesidad de reposicionamiento manual. Este proceso es muy eficaz para crear piezas intrincadas y contorneadas, mejorando significativamente la precisión, reduciendo el tiempo de producción y proporcionando un acabado superficial superior.
¿Está listo para iniciar su proyecto de mecanizado CNC?
Cargue sus dibujos y obtenga información DFM y un presupuesto en 1 día laborable.
Ventajas del mecanizado en 5 ejes
Ideal para elementos multilaterales complejos
El mecanizado en 5 ejes es muy adecuado para piezas con contornos complejos, superficies en ángulo, cavidades profundas y características multifacéticas que son difíciles de conseguir de forma eficaz con configuraciones convencionales de 3 ejes.
Configuraciones reducidas para una mayor precisión
Dado que la herramienta y la pieza pueden posicionarse de forma más flexible, el mecanizado en 5 ejes ayuda a reducir las configuraciones múltiples, mejorando la precisión posicional, la consistencia y la eficiencia general del mecanizado.
Eficacia para prototipos y producción de precisión
El mecanizado en 5 ejes admite tanto el desarrollo de prototipos como la producción repetida, por lo que resulta adecuado para piezas de alta precisión que requieren una calidad estable y un control eficaz del proceso.
Aplicaciones típicas de mecanizado en 5 ejes
El mecanizado en 5 ejes se utiliza ampliamente para piezas que requieren contornos complejos, características de varios lados, cavidades profundas, superficies en ángulo y una gran precisión posicional. Suele aplicarse en proyectos aeroespaciales, de automoción, médicos, de equipamiento industrial y de herramientas de precisión para componentes avanzados mecanizados a medida.

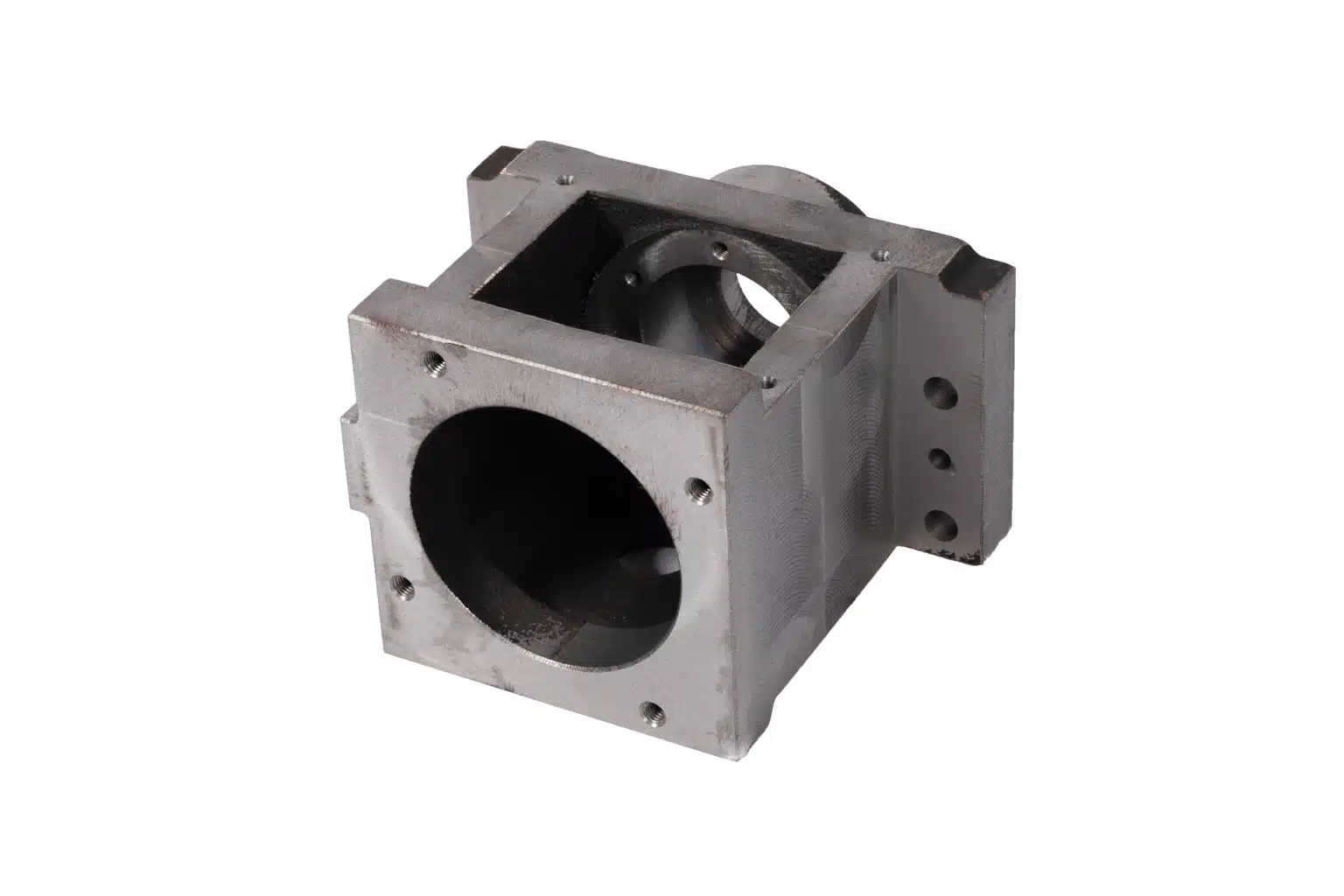

Piezas estructurales aeroespaciales y carcasas complejas
Componentes de automoción con requisitos de mecanizado multifacético
Piezas médicas con contornos detallados y características de precisión
Insertos de herramientas, dispositivos y componentes de moldes de precisión
Piezas industriales con cavidades profundas, superficies en ángulo y perfiles complejos
Piezas mecanizadas en 5 ejes a medida de aluminio, acero, titanio y acero inoxidable
Artículos relacionados
Preguntas frecuentes sobre el mecanizado en 5 ejes
¿Qué información necesita para preparar un presupuesto de mecanizado en 5 ejes?
Para preparar un presupuesto de piezas mecanizadas en 5 ejes, normalmente necesitamos:
- PDF 2D y/o modelos 3D (STEP/IGES/STP)
- Material o grado
- Cantidad requerida (prototipo, bajo volumen o producción)
- Acabado de la superficie y posibles requisitos de tratamiento posterior
- Dimensiones críticas, tolerancias de posición o características funcionales clave
- Cualquier requisito especial, como informes de inspección, envasado o etiquetado.
Si sólo tiene una muestra o un dibujo en fase inicial, también puede enviárnoslo y nuestros ingenieros le ayudarán a revisar el proyecto.
¿Qué piezas son las más adecuadas para el mecanizado en 5 ejes?
El mecanizado en 5 ejes es especialmente adecuado para piezas con contornos complejos, características de varias caras, cavidades profundas, superficies en ángulo y requisitos de posición ajustados.
Se utiliza habitualmente para carcasas estructurales, componentes de utillaje, piezas aeroespaciales, piezas médicas y otros componentes personalizados de alta complejidad que son difíciles de mecanizar eficazmente con configuraciones convencionales.
¿Qué materiales están disponibles para el mecanizado personalizado en 5 ejes?
Solemos mecanizar una amplia gama de materiales para proyectos de 5 ejes, entre los que se incluyen:
- Aleaciones de aluminio (como 2024, 6061, 7075)
- Aceros inoxidables (como 304, 316L, 17-4 PH)
- Aceros al carbono y aceros aleados
- Titanio y superaleaciones para aplicaciones exigentes
- Latón, bronce y cobre
- Plásticos técnicos como POM, PEEK, PTFE y nailon
Si necesita un material especial, póngase en contacto con nosotros y estudiaremos la maquinabilidad, las necesidades de utillaje y el plazo de entrega.
¿Qué tolerancias puede alcanzar en piezas mecanizadas en 5 ejes?
Para piezas estándar mecanizadas en 5 ejes, solemos trabajar a:
- Tolerancias generales: ±0,025 mm
- Tolerancias posicionales y geométricas más estrictas en características críticas a petición, previa revisión DFM.
La tolerancia alcanzable depende de la geometría de la pieza, el material, la accesibilidad de la característica y el método de inspección.
¿Pueden fabricar tanto prototipos como series pequeñas?
Sí. Respaldamos proyectos de mecanizado en 5 ejes desde la validación de prototipos hasta la producción de precisión de bajo volumen.
Esto permite a los clientes verificar primero los diseños de piezas complejas y pasar después a la fabricación repetible con un soporte de mecanizado y un control de calidad constantes.
¿Pueden facilitar informes de inspección? ¿Mis planos serán confidenciales?
Sí. Podemos proporcionar documentos de inspección, como informes CMM, informes FAI y certificados de materiales, previa solicitud.
Todos los dibujos, modelos y datos relacionados del cliente se tratan de forma confidencial y sólo se utilizan para fabricar sus piezas.
