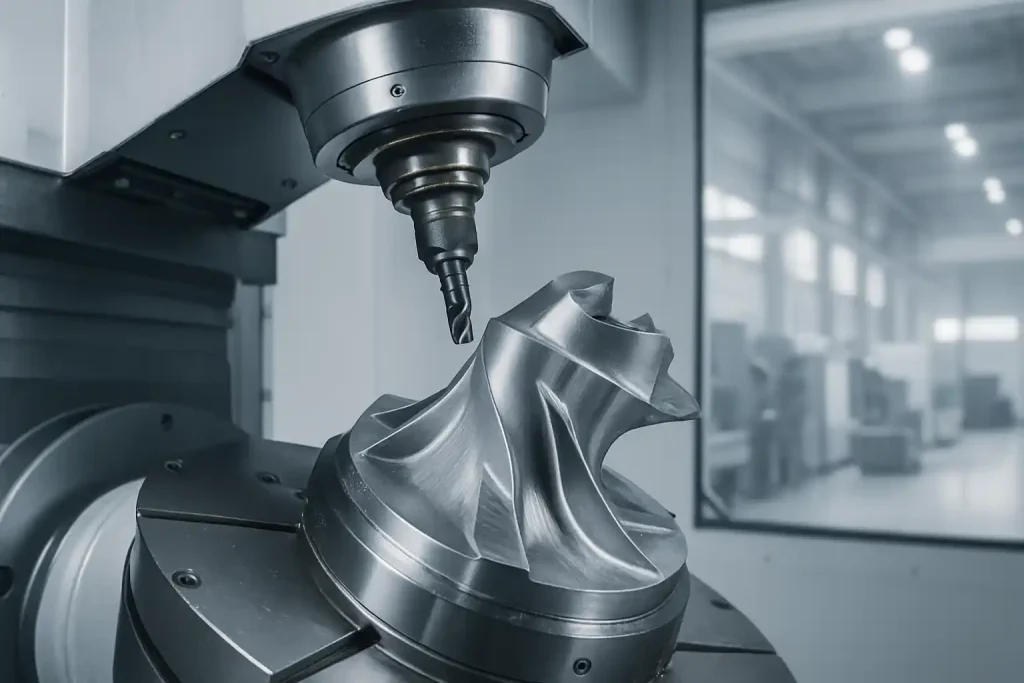

Máquina CNC de 5 ejes para el corte de piezas aeroespaciales complejas

Índice



Diseño de sistemas CNC de 5 ejes: Más que añadir ejes

Tiene una pieza compleja. El modelo CAD tiene un aspecto fantástico: superficies lisas, holguras estrechas y rebajes por todas partes. Lo envía al taller pensando: "Tienen una máquina de 5 ejes; pueden con todo".

Entonces llega la llamada: "Tenemos que modificar el diseño. La herramienta no llega a estas zonas y el amarre va a ser un problema".

¿Te suena?

El mecanizado CNC de 5 ejes es potente, sin duda. Pero que una máquina pueda inclinarse, girar y cortar en cinco direcciones no significa que su diseño sea fácil de fabricar, ni siquiera que sea posible. De hecho, el mecanizado en 5 ejes requiere un diseño más inteligente, no sólo una geometría más sofisticada.

Para liberar el verdadero potencial de 5 ejes-plazos de entrega más cortos, acabados superficiales superiores y menos montajes-, todo empieza en la fase de diseño. Y ahí es donde muchos proyectos se desvían del camino.

Esta guía no es sólo una lista de reglas de diseño. Nace en el taller, guiada por ingenieros que han visto lo que funciona y lo que falla. Tanto si diseña álabes de turbina, implantes ortopédicos o carcasas complejas, estas ideas le ayudarán a hacerlo bien a la primera.

Un gran diseño de 5 ejes comienza antes de que la máquina gire

💡 Un buen diseño debe facilitar el trabajo del maquinista, no dificultarlo.

Una de las mayores ideas falsas sobre el mecanizado CNC de 5 ejes es que resuelve intrínsecamente todos los problemas de diseño. Los diseñadores suelen dar por sentado que, como pueden manipular la pieza libremente, pueden modelar características complejas sin preocuparse por el acceso a la herramienta o la rigidez.

En la práctica, especialmente en las industrias aeroespacial y médica, el diseño descuidado de piezas en 5 ejes conduce a:

  • Programación CAM de pesadilla

  • Tiempo de mecanizado excesivo

  • Acabados superficiales deficientes

El punto de dolor común: Un diseño parece bueno en la simulación, pero falla en la práctica debido al alcance de la herramienta o a limitaciones de configuración.

✅ Considéralo pronto:

  • Acceso a herramientas: ¿Puede la fresa alcanzar todos los elementos críticos sin colisionar con la fijación?

  • Ratios L:D: ¿Te apoyas en herramientas demasiado extendidas que se desvían?

  • Alineación: ¿Están sus superficies optimizadas para los límites de rotación de la máquina?

Cuidado con el grosor de la pared y el enganche de la herramienta

🛠 La resistencia de las paredes no es sólo una cuestión estructural, sino también de mecanizado.

Las paredes finas y las cavidades profundas son recetas para la desviación de la herramienta y las vibraciones. Incluso los materiales de alta resistencia se flexionan bajo las fuerzas de corte, lo que provoca vibraciones, imprecisiones dimensionales y malos acabados.

Buenas prácticas:

  • Espesor de pared uniforme: Procure que las secciones transversales sean coherentes.

  • Utilice nervaduras: Especialmente alrededor de zonas delgadas localizadas.

  • Añada filetes amplios: Un radio interno de 1-2 mm puede evitar la rotura de la herramienta y mejorar la eficacia del recorrido.

  • Optimizar el compromiso: Evite los desplomes bruscos o las paredes laterales sin apoyo.

Errores comunes en el éxito de los 5 ejes

Estos errores son más comunes -y caros- de lo que parece.

  • La complejidad por la complejidad: Añadir características que no añaden valor funcional pero complican la trayectoria de la herramienta.

  • Ignorar la sujeción de piezas: Diseñar una pieza sin punto de referencia plano ni superficies de sujeción para fijarla.

  • Esquinas internas afiladas: Requieren herramientas frágiles y diminutas que aumentan el riesgo de fallo.

  • Voladizos no soportados: Aumentando el riesgo de cascabeleo y "festoneado" de la superficie.

Un caso real: Una empresa de dispositivos médicos diseñó una pieza con ranuras profundas y esquinas afiladas. Superaba las pruebas virtuales pero fallaba repetidamente en producción debido a las vibraciones. Añadiendo filetes y girando los elementos 15°, los ingenieros redujeron el tiempo de ciclo en 30%.

Por qué la colaboración temprana es mejor que los arreglos post mortem

🤝 La mayoría de los rediseños se producen después de que falle una pieza. Vamos a adelantar esa conversación.

Las primeras revisiones de DFM (diseño para la fabricación) le ayudarán:

  • Capture las funciones inalcanzables antes de iniciar la programación.

  • Ahorre horas de tiempo CAM con sencillos ajustes de filete.

  • Mejorar la estabilidad de la fijación y la orientación de las piezas.

💡 Un ajuste de radio de redondeo de 1 mm hoy puede ahorrar miles de dólares en retoques mañana.

Reflexiones finales: Diseñar pensando en el fin

El mecanizado CNC de 5 ejes ofrece flexibilidad, precisión y velocidad, pero sólo si el diseño es compatible con el proceso. Un buen diseño no se basa en la complejidad, sino en la claridad, la accesibilidad y la colaboración.

Cuando alinea su estrategia CAD con la realidad de la fabricación, elimina errores y desbloquea el verdadero valor.
