Bevor ein Teil in die Bearbeitung geht, existiert es normalerweise zunächst als digitale Zeichnung oder 3D-Modell. CAD, oder Computer-Aided Design, ist das Werkzeug, mit dem dieser digitale Entwurf erstellt wird. Es hilft den Ingenieuren, die Form, die Abmessungen, die strukturellen Merkmale und die Fertigungsanforderungen des Teils zu definieren, bevor die Produktion beginnt.
In diesem Artikel wird erklärt, was CAD ist, welche Arten von CAD es gibt, welche Hauptanwendungen es gibt und warum CAD-Dateien die CNC-Bearbeitung und die Fertigungsabläufe beeinflussen können.
Was ist CAD?
CAD (Computer-Aided Design) ist eine gängige Technologie zur Erstellung virtueller Prototypen von Produkten. In Produktionsabläufen dient das CAD-Modell als technische Referenz und enthält die geometrischen Daten, die CNC-Maschinen für den Betrieb benötigen, wie z. B. Lochpositionen, Fasen und Wandstärkeparameter.
Der Einsatz von CAD-Technologie ermöglicht es Teams, Entwürfe zu validieren, bevor sie sich für die physische Produktion entscheiden. Durch die Identifizierung struktureller Störungen und die Optimierung der Geometrie in einer virtuellen Umgebung können Unternehmen die Kosten für Versuch und Irrtum reduzieren, den Materialabfall minimieren und sicherstellen, dass die Entwürfe für den Fertigungsprozess geeignet sind.
Kurze Geschichte von CAD
Die Entwicklung der CAD-Technologie begann in den 1960er Jahren. Zunächst diente sie lediglich als digitales Hilfsmittel für das manuelle Zeichnen, das vor allem zum Zeichnen einfacher geometrischer Linien verwendet wurde. Mit der rasanten Entwicklung der Computerhardware schaffte die CAD-Technologie in den 1980er Jahren den Sprung von der 2D-Skizze zur 3D-Volumenmodellierung. Ab den 1990er Jahren veränderte das Aufkommen parametrischer Konstruktions- und integrierter Fertigungssysteme die Produktionslogik grundlegend und ermöglichte es den Ingenieuren, ganze Konstruktionsmodelle durch Änderung der Parameter automatisch zu aktualisieren. Heute hat sich CAD von einem einfachen Zeichenwerkzeug zu einer umfassenden digitalen Plattform entwickelt, die Simulationsanalysen, Formenentwicklung und intelligente Fertigungsplanung integriert und zum Eckpfeiler der modernen industriellen Innovation geworden ist.
Unterschiede zwischen CAD und traditionellem Zeichnen
Im Vergleich zum traditionellen manuellen Zeichnen verbessert CAD die Effizienz durch digitale Methoden erheblich:
Design Darstellung
Die herkömmliche Zeichnungserstellung beruht auf 2D-Zeichnungen und manueller räumlicher Visualisierung. Mit CAD werden 3D-Volumenmodelle erstellt, die aus jedem Winkel betrachtet werden können, wodurch die Konstruktionsabsicht intuitiv und klar wird.
Modifizierung und Iteration
Bei der traditionellen Zeichnungserstellung müssen Änderungen oft neu gezeichnet werden. CAD nutzt parametrisches Design, das es Ingenieuren ermöglicht, Modelle und Zeichnungen automatisch durch Änderung von Parametern zu aktualisieren, wodurch sich wiederholende Arbeiten erheblich reduziert werden.
Daten-Genauigkeit
Herkömmliche Zeichnungen sind anfällig für Skalierungs- und Beschriftungsfehler. CAD verwendet präzise numerische Daten, die geometrische Genauigkeit gewährleisten und eine direkte Integration in die Produktionsprozesse ermöglichen.
Welche Arten von CAD gibt es?
Abhängig von der Komplexität des Teils und den spezifischen Fertigungsanforderungen setzen Ingenieure in der Regel drei Arten von CAD ein:
2D-CAD
Dies ist eine digitale Methode zur Erstellung traditioneller technischer Zeichnungen. Dabei werden zweidimensionale Ansichten verwendet, um Profile, Abmessungen und Fertigungshinweise detailliert darzustellen. Bei der CNC-Bearbeitung dienen 2D-Zeichnungen als wichtige Ergänzung zu 3D-Modellen, insbesondere bei der Kommunikation der geometrischen Bemaßung und Tolerierung (GD&T), Anforderungen an die Oberflächenbeschaffenheitund Montageanleitungen, die bei der 3D-Modellierung übersehen werden können.
3D-Volumen-CAD
Diese Methode wird häufig bei der CNC-Bearbeitung verwendet. Ein Volumenmodell stellt ein geschlossenes geometrisches Volumen dar, das alle Masse- und Struktureigenschaften enthält. Da das System das Teil als physisches Objekt erkennt, kann die CAM-Software automatisch Merkmale wie Taschen, Flächen und Bohrungen identifizieren, um effiziente Werkzeugwege für mechanische und strukturelle Komponenten zu erzeugen.
3D-Oberflächen-CAD
Für Teile mit komplexen, organischen Formen - wie z. B. Karosserieteile oder Produkte mit bestimmten stromlinienförmigen Merkmalen - verwenden Ingenieure die Flächenmodellierung. Im Gegensatz zur Volumenmodellierung konzentriert sich dieser Ansatz auf die Definition der Außenhaut oder Schale eines Teils. Bei der mehrachsigen CNC-Bearbeitung führen Flächenmodelle die Werkzeuge entlang komplexer, fließender Konturen, um hochpräzise Ergebnisse für Geometrien zu erzielen, die mit der Volumenmodellierung nur schwer zu definieren sind.
Allgemeine CAD-Anwendungen
Die CAD-Technologie ist das digitale Herzstück der Fertigung und deckt den gesamten Prozess vom Entwurf bis zur Produktion in verschiedenen Branchen ab:
Bearbeitung

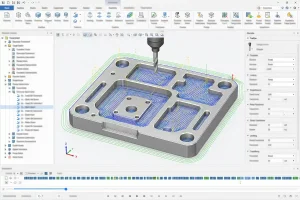

Bei der Konstruktion von Teilen und Werkzeugen wird CAD zur Definition von geometrischen Formen und Toleranzstandards verwendet. Durch die Eingabe von Konstruktionsdaten direkt aus dem Modell in CAM-Systeme werden Werkzeugwege erzeugt, die eine standardisierte Bearbeitung für fräsen, Drehen und Bohren.
Transport
In dieser Branche wird die Oberflächenmodellierung zur Bearbeitung von Außenschalen und Innenstrukturen eingesetzt. CAD wird verwendet, um komplexe geometrische Profile zu definieren und eine virtuelle Montageprüfung durchzuführen, um die Passform der Teile und die Montageprozesse zu optimieren.
Luft- und Raumfahrt
Bei Hochleistungskomponenten wird CAD zur Entwicklung komplexer aerodynamischer Oberflächen eingesetzt. Durch die Kombination von Modellen mit Analysetools optimieren die Ingenieure die Materialverteilung und Wandstärke, um die Anforderungen an die strukturelle Stabilität unter extremen Betriebsbedingungen zu erfüllen.
Unterhaltungselektronik
Bei der Entwicklung von Elektronikprodukten wird CAD zur Konstruktion von internen Befestigungspunkten, Kühlstrukturen und Gehäuseprofilen verwendet. Die parametrische Modellierung ermöglicht es den Ingenieuren, die Teileparameter schnell anzupassen, um die technischen Anforderungen des Formenbaus oder der CNC-Bearbeitung zu erfüllen.
CAD-Vorteile
Die CAD-Technologie optimiert die Produktentwicklung durch digitale Methoden und bietet einen praktischen Nutzen für den gesamten Herstellungsprozess:
Verbesserte Entwurfsgenauigkeit
CAD bietet eine hochpräzise Modellierungsumgebung, die die Abmessungen, Toleranzen und Geometrie der Teile klar definiert. Dieser Ansatz eliminiert die mit herkömmlichen Zeichnungen verbundenen Interpretationsfehler und gewährleistet Konsistenz in der gesamten Fertigungsphase.
Schnellere Entwicklungszyklen
Mit der parametrischen Modellierung können Ingenieure ihre Entwürfe schnell anpassen, wenn sich Spezifikationen ändern, ohne bei Null anfangen zu müssen. Diese Flexibilität verkürzt die Zeit vom Konzept bis zum endgültigen Entwurf und hilft Unternehmen, effizienter auf Marktanforderungen zu reagieren.
Reduzierte Herstellungskosten
Durch die Durchführung virtueller Baugruppen auf einem Computer können strukturelle Probleme zwischen Teilen im Voraus erkannt werden. Diese Vorabvalidierung verringert die Fehlerquote bei der Prototypenherstellung und vermeidet die für die Nachbearbeitung der Formen erforderlichen zusätzlichen Investitionen.
Vereinfachte Produktionsintegration
Die direkte Verbindung zwischen CAD- und CAM-Systemen ist der Schlüssel zur Automatisierung. Konstruktionsdaten können direkt in Arbeitsanweisungen für CNC-Maschinen umgewandelt werden, was Zwischenschritte reduziert und einen reibungsloseren Übergang von der Konstruktion zur Produktion gewährleistet.
Häufig verwendete CAD-Software-Tools
Abhängig von der Anwendungstiefe und den spezifischen Anforderungen der Branche sind die folgenden CAD-Software-Tools in der Fertigung am häufigsten im Einsatz:
SolidWorks
Weit verbreitet in der mechanischen Konstruktion und Produktentwicklung. Mit seiner benutzerfreundlichen Oberfläche und seinen leistungsstarken parametrischen Modellierungsfunktionen eignet es sich ideal für die Strukturkonstruktion, die Baugruppenprüfung und die Erstellung von technischen Zeichnungen für kleine bis mittelgroße Teile und ist damit die erste Wahl für die standardisierte Fertigung.
AutoCAD
Der Industriestandard im CAD-Bereich, der hauptsächlich für 2D-Zeichnungen und Layout-Design verwendet wird. Die 3D-Modellierungsmöglichkeiten sind zwar relativ begrenzt, aber für die Erstellung von 2D-Teilezeichnungen, Schaltungslayouts und Fabrikplänen ist es nach wie vor äußerst effizient und unersetzlich.
UG NX
Eine umfassende Plattform für komplexes industrielles Engineering, die in High-End-Fertigungsbereichen wie der Automobil- und Luftfahrtindustrie weit verbreitet ist. Sie zeichnet sich durch eine extrem komplexe Oberflächenmodellierung und eine tief integrierte CAM-Werkzeugwegplanung aus und eignet sich damit für hochpräzise, groß angelegte Fertigungsprozesse.
Pro/E (Creo)
Es ist bekannt für seine leistungsstarke parametrische Modellierung und eignet sich hervorragend für die iterative Entwicklung komplexer mechanischer Strukturen. Es sorgt für Stabilität in der Konstruktionsverwaltung, indem es assoziative Konstruktionsabsichten beibehält, d. h., wenn die Abmessungen von Teilen geändert werden, werden die zugehörigen Baugruppen und technischen Zeichnungen automatisch aktualisiert.
Wesentliche Fähigkeiten und Zertifizierungen für CAD-Fachleute
Um in einer CAD-Karriere erfolgreich zu sein, muss man ein Gleichgewicht zwischen Software-Kenntnissen und einem soliden Verständnis von Fertigungsstandards und -prozessen finden. Hier sind die detaillierten Vorschläge:
Ist CAD schwer zu erlernen?
Im Allgemeinen sind die Grundlagen recht leicht zugänglich, aber die Beherrschung der Software erfordert Zeit und projektbezogene Übung. Die Einstiegsphase konzentriert sich auf das räumliche Denken und die Vertrautheit mit den Befehlen, während die fortgeschrittene Stufe ein tiefes Verständnis der Fertigungsprozesse, der Materialwissenschaft und der technischen Normen erfordert. Mit konsequenter Übung an realen Projekten wird CAD zu einem leistungsstarken und intuitiven Werkzeug in Ihrem professionellen Werkzeugkasten.
Technische Fertigkeiten
Die technische Beherrschung ist die Grundlage für die Gewährleistung von Produktqualität und Herstellbarkeit.
- Software-Kenntnisse: Beherrschung von Industriestandardwerkzeugen (z. B. SolidWorks, UG NX oder Creo) für effiziente 3D-Modellierung, Baugruppenkonstruktion und parametrische Iterationen.
- Entwürfe und Normen: Fähigkeit, komplexe Blaupausen zu interpretieren und technische Zeichnungen zu erstellen, die streng den Industriestandards entsprechen, wobei GD&T für die Präzision verwendet wird.
- Fertigungslogik (DFM): Solides Verständnis von Bearbeitungsverfahren (Fräsen, Drehen, Gießen), um sicherzustellen, dass die Entwürfe herstellbar und kosteneffizient sind.
- Datenintegration: Kompetenz in der Datenkonvertierung (STEP/IGES), um nahtlose Arbeitsabläufe zwischen CAD- und CAM-Systemen zu gewährleisten.
Empfohlene Zertifizierungen
Zertifizierungen dienen als wertvolle Bestätigung für eine Beschäftigung, und es wird empfohlen, sie auf der Grundlage Ihrer spezifischen Karriereziele zu wählen.
- Herstellerzertifizierungen (Industriestandard): Der anerkannteste Nachweis für die Beherrschung von Software.
- SolidWorks: CSWP (Professionelles Niveau, der Industriestandard für Arbeitssuchende).
- Siemens NX: In High-End-Sektoren wie der Luft- und Raumfahrt und der Automobilindustrie werden sie sehr geschätzt.
- Autodesk (ACP): Ein weithin anerkannter Maßstab für 2D/3D-Konstruktionskompetenz.
- Berufliche Qualifikationen: Wird oft als zusätzlicher Nachweis für Einstiegspositionen in staatlichen Unternehmen oder Großprojekten verwendet.
Schlussfolgerung
Die CAD-Technologie ist die Grundlage der modernen Fertigung und verbindet die Produktentwicklung mit der eigentlichen Produktion. Sie verbessert nicht nur die Effizienz des Entwurfs, sondern gewährleistet auch Präzision und Machbarkeit während des gesamten Fertigungsprozesses. Für Fachleute ist die Beherrschung von CAD in Verbindung mit einem soliden Verständnis der Fertigungsprozesse eine wesentliche Voraussetzung für die effiziente Umsetzung kreativer Konzepte in physische Produkte und bleibt ein Schlüsselfaktor für die langfristige Karriereentwicklung.
