Chaque cote d'un plan doit être accompagnée d'une tolérance, et le type de tolérance choisi est tout aussi important que sa valeur. Une tolérance bilatérale, telle que 10,00 ± 0,05, autorise un écart de part et d'autre de la cote nominale. Une tolérance unilatérale, telle que 10,00 + 0,05 / - 0,00, n'autorise cet écart que d'un seul côté. Ce choix n’est pas une simple question de style : il détermine si une pièce s’ajuste correctement, la manière dont l’atelier vise la cote et le coût de l’usinage. Ce guide compare les deux types à l’aide d’exemples concrets, indique quand chacun est approprié et aborde les aspects de l’usinage CNC que la plupart des articles négligent.
Qu'est-ce qu'une tolérance ?
Une tolérance indique dans quelle mesure une cote réelle peut s'écarter de la valeur nominale. Chaque tolérance définit deux limites : la cote maximale acceptable et la cote minimale acceptable. L'écart entre ces deux valeurs constitue la zone de tolérance. Cette zone peut être centrée sur la valeur nominale, décalée d'un côté ou entièrement rattachée à l'une des limites. C'est la notation figurant sur le plan qui indique à l'atelier quelle disposition a été prévue.
Qu'est-ce que la tolérance bilatérale ?
La tolérance bilatérale permet à la cote de se situer de part et d'autre de la valeur nominale. La forme la plus courante est la tolérance bilatérale égale : 10,00 ± 0,05 signifie que la pièce peut mesurer entre 9,95 mm et 10,05 mm. La valeur nominale se situe au milieu de la plage, ce qui explique pourquoi les opérateurs de machines-outils et les contrôleurs la trouvent facile à utiliser.
Une configuration bilatérale asymétrique repose sur le même principe, mais avec des valeurs différentes de chaque côté : 10,00 +0,03/-0,01 permet une plage comprise entre 10,01 mm et 10,03 mm. La zone reste bilatérale, mais elle est décalée vers le côté positif. Le calcul est plus important que la désignation : avec 10,00 +0,03/-0,01, le centre cible est à 10,02 mm, et non à 10,00 mm.
Qu'est-ce que la tolérance unilatérale ?
La notation 10,00 +0,05/-0,00 fixe la limite inférieure à la valeur nominale : la pièce peut mesurer entre 10,00 mm et 10,05 mm, mais jamais moins. L'autre forme courante, 10,00 +0,00/-0,10, autorise des dimensions comprises entre 9,90 mm et 10,00 mm, mais jamais supérieures.
Une tolérance unilatérale n'est pas « plus stricte » qu'une tolérance bilatérale. Les deux exemples ci-dessus définissent une zone de 0,10 mm. La différence réside dans l'emplacement de cette zone. Une zone unilatérale fixe une limite fonctionnelle à la valeur nominale et permet à toutes les variations de fabrication de s'inscrire dans la marge de sécurité.

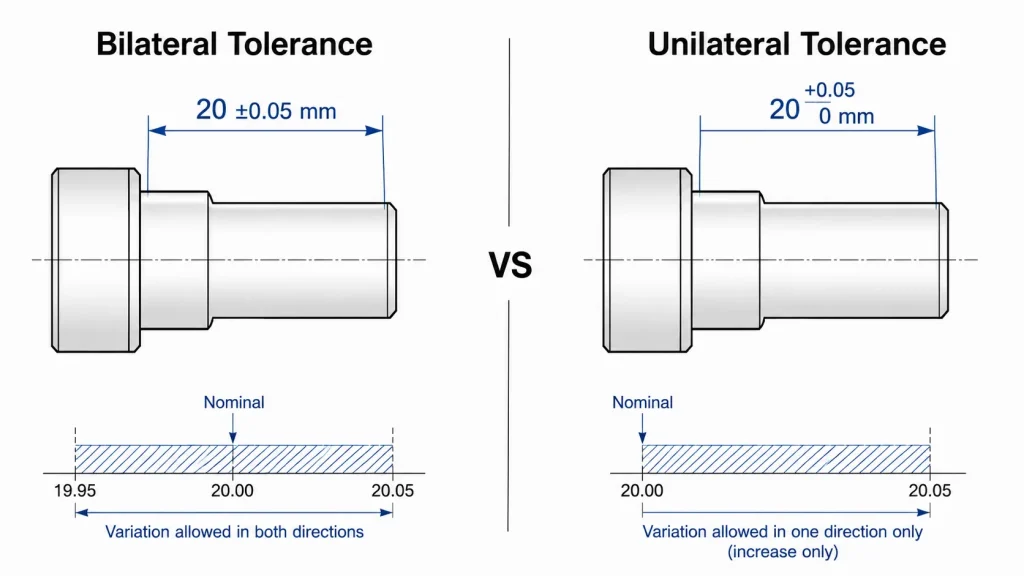

Bilatéral ou unilatéral : quelle est la différence ?
| Aspect | Bilatéral | Unilatéral |
|---|---|---|
| Sens de la variation | Au-dessus et en dessous de la valeur nominale | Un seul côté |
| Exemple | 10,00 ± 0,05 → 9,95-10,05 | 10,00 +0,05/-0,00 → 10,00-10,05 |
| Signification nominale | Cibler le centre de la zone | Une des limites de la zone |
| Utilisations courantes | Dimensions générales, couvercles, supports, boîtiers | Ajustements, surfaces d'étanchéité, cotes nominales, tolérances d'usure |
| Facilité de lecture | Très courant, bien connu de tous | Effacer une fois que la limite est comprise |
| Inspection | Vérifier les limites supérieure et inférieure | Même contrôle ; une seule limite suffit pour exprimer l'intention |
Ces deux types peuvent décrire la même zone totale. Une valeur de 10,00 +0,10/-0,00 et une valeur de 10,00 ±0,05 autorisent toutes deux une variation de 0,10 mm ; elles la situent simplement différemment. Le choix de la bonne position relève d'une décision de conception, et non d'une question de précision.
Dans quels cas faut-il recourir à la tolérance unilatérale ?
Utilisez « unilatéral » lorsqu’un seul côté de la zone entraînerait une défaillance s’il était dépassé.
- Dimensions et jeux. Une goupille emmanchée à la presse ne doit pas dépasser sa limite, sous peine de provoquer un blocage lors de l'assemblage ; un arbre coulissant ne doit pas rétrécir en dessous de sa cote minimale, sous peine de produire un bruit de cliquetis. En fixant la limite critique à la cote nominale, on garantit le bon fonctionnement de la pièce même aux extrêmes de cette zone.
- Faces d'étanchéité. Une surface de joint qui se retrouve trop basse peut présenter des fuites. Une zone unilatérale permet de maintenir la surface à la hauteur minimale de contact ou au-dessus.
- État optimal du matériau. Lorsqu'une pièce fonctionne de manière optimale avec la goupille la plus large ou le trou le plus petit, la tolérance unilatérale permet d'adapter la tolérance à cette exigence. En GD&T, cela s'écrit à l'aide du modificateur « U » entouré d'un cercle, suivi d'une valeur qui ajoute de la matière (ASME Y14.5-2009).
- Matériaux destinés au revêtement et au placage. Si une surface doit être anodisée, plaquée ou revêtue, la cote avant finition doit comporter une marge d’une seule face afin que la cote finale se situe dans la plage fonctionnelle une fois le matériau ajouté.
Dans quels cas faut-il recourir à la tolérance bilatérale ?
Utilisez « bilatéral » lorsque des variations dans les deux sens sont acceptables pour le fonctionnement de la caractéristique.
- Dimensions générales. Les longueurs totales, les épaisseurs de tôle et les surfaces esthétiques nécessitent rarement une limite de protection. La configuration bilatérale symétrique est celle par défaut, car elle est facile à lire et à vérifier.
- Couvercles, supports, entretoises, boîtiers. Ces pièces s'assemblent avec un jeu ; un écart de 0,05 mm de plus ou de moins n'a aucune incidence sur le résultat.
- Usinage CNC. Les programmes visent le centre de la zone. En cas de symétrie bilatérale, le centre correspond à la cote nominale, ce qui simplifie la mise en place et la mesure.
- Les tolérances s'additionnent. Lorsque plusieurs dimensions sont additionnées, les valeurs bilatérales facilitent les calculs d'empilement, car chaque zone est centrée.
Comment ces tolérances sont-elles indiquées sur un dessin ?
Cette indication permet au magasin de savoir quel type de produit était prévu :
- Notation « ± » : 10,00 ± 0,05 signifie « symétrique des deux côtés ».
- Bilan positif/négatif : 10,00 +0,05/-0,00 signifie « unilatéral » ; 10,00 +0,03/-0,01 signifie « bilatéral asymétrique ».
- Dimensions limites : La formulation « 9,95-10,05 » indique clairement les deux limites et ne laisse place à aucune ambiguïté.
- GD&T : En ce qui concerne les tolérances de profil, le modificateur « U » entouré d'un cercle, suivi d'une valeur, indique une zone à répartition inégale ou unilatérale ; la valeur qui suit le « U » correspond à la partie où du matériau est ajouté.
- Blocs de tolérance généraux : Les plans comportent souvent une mention du type « ISO 2768-mK » ou « tolérance générale de ±0,1 sauf indication contraire ».
Lorsqu'aucune tolérance n'est indiquée, l'atelier se réfère à une norme générale. Chez MinHe CNC Machining, la norme par défaut pour les dimensions non spécifiées est la norme ISO 2768-m, et la tolérance d'usinage générale est de ±0,05 mm sur les pièces standard.
Quels autres types de tolérances faut-il connaître ?
Les tolérances bilatérales et unilatérales sont les deux façons les plus courantes d'exprimer une tolérance, mais ce ne sont pas les seules. Trois types apparentés apparaissent régulièrement sur les plans de pièces usinées :
- Dimensions limites. Le plan indique directement les deux limites, par exemple 9,95-10,05, sans valeur nominale. Cela ne laisse aucune place à l'interprétation, ce qui rend les cotes limites utiles lorsque la cote nominale n'a aucune signification pour la conception.
- Adéquation sur la base des trous et des puits. Les systèmes d'ajustement tels que la norme ISO 286 utilisent des codes alphanumériques (par exemple H7/g6) pour définir les ajustements avec jeu, de transition et serrés entre un alésage et un arbre. Le code intègre l'ensemble du système de tolérance, ce qui permet de conserver la clarté du plan.
- Forme et tolérances géométriques. Les contrôles GD&T portent sur la forme et la position, et pas seulement sur les dimensions : la planéité, la rectitude, le profil d'une surface et le faux-rond en sont des exemples. Une tolérance dimensionnelle répond à la question « quelle taille ? » ; une tolérance de forme répond à la question « dans quelle mesure est-elle plane, droite ou ronde ? ».
Ces types de tolérances ne remplacent pas les tolérances bilatérales ou unilatérales ; ils répondent à des questions différentes. Les tolérances dimensionnelles régissent les dimensions, les codes d'ajustement régissent la relation entre deux pièces, et les tolérances géométriques régissent la forme. Un plan complet fait souvent appel à ces trois types de tolérances.
Quelles sont les implications de ce choix pour l'usinage CNC ?
Les programmes CNC visent le centre de la zone de tolérance. Lorsque les tolérances bilatérales sont identiques, ce centre correspond à la valeur nominale, ce qui simplifie la programmation, le réglage et la mesure. En cas de tolérance unilatérale, la cible se déplace vers l'une des limites de la zone, et l'opérateur ne dispose pratiquement d'aucune marge d'erreur de ce côté-là : le processus doit être exécuté avec une plus grande précision, même si la largeur totale de la zone reste inchangée.
Deux points pratiques. Premièrement, indiquez la tolérance sur le plan dès la phase de conception ; si vous laissez cette tâche à l'atelier, c'est lui qui décidera de l'interprétation à adopter. Deuxièmement, évaluez le coût en fonction de la largeur totale de la zone par rapport à la capacité du processus, et non en fonction du format : le coût apparaît lorsque la zone est plus étroite que ce que la machine peut traiter de manière constante.
Le comportement du matériau a également son importance. L’aluminium conserve bien ses cotes ; les plastiques et les composites se dilatent ou se rétractent davantage, de sorte qu’une tolérance bilatérale laisse au processus une marge pour se situer de part et d’autre de la cote nominale. Si une surface doit être anodisée, plaquée ou revêtue, définissez la cote d’usinage d’un seul côté afin que la cote finale se situe dans la plage fonctionnelle une fois que le revêtement aura ajouté de la matière. Lorsque l’ébauche est une pièce moulée, forgée ou une barre fournie par le client, vérifiez sa propre tolérance avant l’usinage : la marge doit respecter la limite de la cote finale. Usinage doux C'est là que la majeure partie de cette surépaisseur est retirée avant le traitement thermique et la finition.
FAQ
Qu'est-ce qui est préférable : la tolérance bilatérale ou unilatérale ?
Aucun des deux n'est globalement meilleur. Le format bilatéral convient aux dimensions générales et aux zones centrées ; le format unilatéral convient aux éléments dont la limite fonctionnelle est protégée. Le bon choix dépend de la fonction de l'élément, et non du format qui semble le plus précis.
La tolérance unilatérale coûte-t-elle plus cher ?
Pas en soi. Le coût dépend de la largeur totale de la zone et de son rapport avec la capacité du procédé. Une zone asymétrique coûte autant qu’une zone centrée de même largeur, à moins que son emplacement n’oblige le procédé à évoluer dans une plage plus difficile à maîtriser.
Pourquoi utiliser « 10,00 +0,05/-0,00 » plutôt que « 10,00 ±0,05 » ?
Car seul le côté positif compte. Le concepteur définit une cote maximale, par exemple pour une goupille qui doit s'insérer dans un alésage. L'utilisation de la notation unilatérale permet d'indiquer à l'opérateur quelle limite est fonctionnelle.
Les tolérances unilatérales apparaissent-elles dans la GD&T ?
Oui. La fonction « Profil d'une surface » utilise le modificateur U (entouré d'un cercle) pour rendre la zone unilatérale ou disposée de manière inégale. La valeur qui suit le U indique la part de la tolérance correspondant à l'ajout de matière.
Conclusion
Le choix entre une tolérance bilatérale et unilatérale porte sur la position de la zone, et non sur la précision. Optez pour une tolérance bilatérale lorsque les deux sens sont acceptables et que la zone doit être centrée sur la cote nominale ; optez pour une tolérance unilatérale lorsqu'une limite fonctionnelle doit être protégée. Indiquez le type sur le plan, veillez à ce que la zone totale soit réaliste pour le processus, et la pièce s'ajustera, s'usinera et passera l'inspection dès la première fois. Si le schéma de tolérance figurant sur votre plan n'est pas clair, envoyez le plan à notre Équipe d'usinage CNC et nous examinerons ensemble l'emplacement de la zone, le plan d'usinage et la méthode de contrôle.
