6061-T6 — это наиболее распространённый термообработанный вариант алюминиевого сплава 6061 и один из наиболее часто выбираемых материалов в проектах по обработке на станках с ЧПУ. Он отличается сбалансированным сочетанием умеренной прочности, хорошей коррозионной стойкости, превосходной обрабатываемости и относительно доступной стоимости по сравнению со многими высокопрочными алюминиевыми сплавами.
В данной статье рассказывается о том, что представляет собой алюминий 6061-T6, приводятся данные о его химическом составе, свойствах материала, преимуществах и ограничениях, типичных областях применения, а также ориентировочные рыночные цены, что поможет вам определить, подходит ли он для вашего проекта по обработке на станках с ЧПУ.
Что такое алюминий 6061-T6?
6061 — это термообрабатываемый алюминиево-магниево-кремниевый (Al-Mg-Si) сплав, один из наиболее широко используемых сплавов серии 6xxx. Обычно он поставляется в виде прутков, листов и экструдированных профилей для применения в производстве.
Обозначение «T6» указывает на состояние термообработки. Материал подвергается термообработке в растворе, закалке и искусственному старению (обычно при температуре около 160–190 °C) для достижения механической прочности, близкой к максимальной.
Алюминий марки 6061-T6, плотность которого составляет 2,70 г/см³, весит примерно в три раза меньше стали. Благодаря сочетанию прочности, легкости, обрабатываемости и коррозионной стойкости этот сплав является одним из наиболее широко используемых алюминиевых сплавов для фрезерования, токарной обработки и прецизионной механической обработки с ЧПУ.
К распространенным формам поставки относятся:
- Круглые прутки
- Тарелки
- Экструдированные профили
- Трубки
- Поковки
Химический состав алюминия марки 6061-T6
Основными упрочняющими элементами в алюминии марки 6061 являются магний (Mg) и кремний (Si). В ходе процесса старения T6 эти элементы образуют осадки Mg₂Si, которые повышают прочность и стабильность сплава.
Ниже приведен типичный химический состав (в весовых процентах):
| Элемент | Содержание (%) |
|---|---|
| Алюминий (Al) | Баланс |
| Магний (Mg) | 0.8-1.2 |
| Кремний (Si) | 0.4-0.8 |
| Медь (Cu) | 0.15-0.40 |
| Хром (Cr) | 0.04-0.35 |
| Железо (Fe) | ≤0,70 |
| Марганец (Mn) | ≤0,15 |
| Цинк (Zn) | ≤0,25 |
| Титан (Ti) | ≤0,15 |
Магний и кремний являются основными упрочняющими элементами. Хотя медь и хром присутствуют в меньших количествах, они способствуют повышению прочности и коррозионной стойкости. Содержание таких элементов, как железо, марганец, цинк и титан, регулируется в установленных пределах для обеспечения стабильных эксплуатационных характеристик материала.
Физические свойства сплава 6061-T6
| Недвижимость | Значение |
|---|---|
| Плотность | 2,70 г/см³ |
| Температура плавления | 582–652 °C |
| Теплопроводность | 167 Вт/(м·К) |
| Электропроводность | Прибл. 43% IACS |
| Коэффициент теплового расширения | 23,6 мкм/(м·К) |
| Магнитные свойства | Немагнитный |
Среди распространенных конструкционных алюминиевых сплавов сплав 6061-T6 обладает теплопроводностью и электропроводностью от умеренной до хорошей. Благодаря этому он подходит для использования в таких областях, как изготовление теплоотводящих элементов, электрических деталей и компонентов промышленного оборудования.
Механические свойства и коррозионная стойкость сплава 6061-T6
Алюминий 6061-T6 после термообработки обеспечивает оптимальный баланс прочности и механических характеристик.
| Недвижимость | Значение (состояние T6) |
|---|---|
| Предел текучести | Приблизительно 276 МПа |
| Прочность на разрыв | Приблизительно 310 МПа |
| Удлинение | 12–17% |
| Твердость | Прибл. 95 по шкале Харди-Берне |
В отличие от углеродистой стали алюминий марки 6061-T6 не подвергается коррозии. Его естественный оксидный слой обеспечивает базовую защиту от коррозии, благодаря чему он подходит для использования в обычных промышленных условиях и в некоторых случаях на открытом воздухе.
Однако при длительном воздействии сред с высоким содержанием соли, таких как морская среда, рекомендуется применять дополнительные меры защиты, например анодирование или нанесение покрытия.
По сравнению со сталью сплав 6061-T6 обладает меньшей твёрдостью, а это означает, что его поверхность более подвержена появлению царапин или повреждений от твёрдых предметов. Необходимо выбрать надлежащую обработку поверхности с учётом конкретных условий эксплуатации.
Преимущества и недостатки алюминия марки 6061-T6
6061-T6 позиционируется как хорошо сбалансированный алюминиевый сплав. Он не является ни самым прочным из существующих алюминиевых сплавов, ни самым дешевым вариантом, но обеспечивает оптимальный баланс между прочностью, обрабатываемостью, коррозионной стойкостью и ценой. Именно этот баланс является одной из основных причин его широкого применения в обработке на станках с ЧПУ.
Преимущества
- Хорошее соотношение прочности к весу: Подходит для легких конструктивных элементов.
- Хорошая коррозионная стойкость: Естественный оксидный слой обеспечивает базовую защиту и снижает потребность в техническом обслуживании.
- Отличная обрабатываемость: Обеспечивает стабильные характеристики резания, контролируемую форму стружки и хорошую чистоту поверхности.
- Гибкие варианты обработки поверхности: Подходит для анодирования, пескоструйной обработки, полировки и других видов отделки.
- Стабильные поставки материалов: Прутки, листы и профили широко представлены на рынке и их легко приобрести.
Недостатки
- Имеет более низкую прочность по сравнению с высокопрочными алюминиевыми сплавами, такими как 7075 и 2024 года, в связи с чем он не подходит для конструкций, подвергающихся чрезвычайно высоким нагрузкам.
- Твердость ниже, чем у стали, из-за чего поверхность более подвержена появлению царапин и вмятин.
- Не подходит для длительного использования в условиях высоких температур, так как прочность материала значительно снижается при температуре выше примерно 150 °C.
- Средние показатели усталостной прочности, требующие дополнительной оценки для деталей, подвергающихся многократным циклическим нагрузкам.
Типичные области применения обработки алюминия марки 6061-T6
Когда речь идет о деталях, для которых важны легкость конструкции, коррозионная стойкость, хорошая обрабатываемость и контролируемая стоимость, одним из первых рассматриваемых материалов часто становится 6061-T6.
К числу распространенных областей применения относятся:
- Автомобильная промышленность: Кронштейны, корпуса, поддоны для аккумуляторов и облегчённые несущие элементы.
- Аэрокосмическая промышленность: Ненесущие конструктивные элементы, детали интерьера и приспособления для обработки.

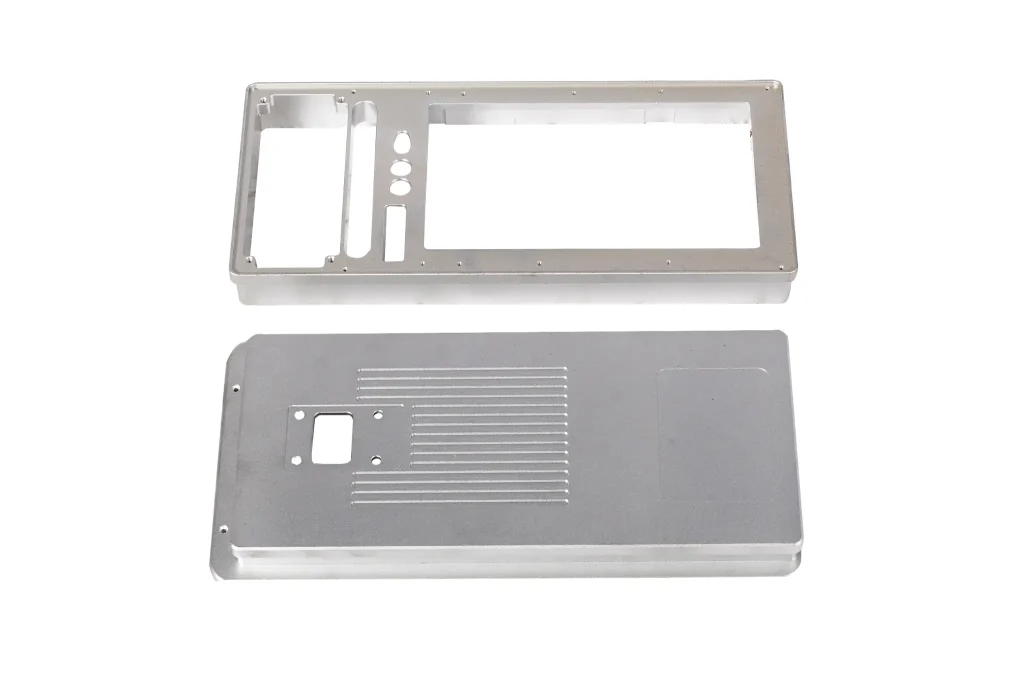

- Бытовая электроника: Корпуса, радиаторы и несущие рамы.
- Промышленное оборудование: Крепежные детали, клапанные блоки, гидравлические узлы и защитные кожухи.
Типичные производственные процессы включают обработку на станках с ЧПУ из прутков, листов или экструдированных профилей с последующей, при необходимости, обработкой поверхности, например анодированием.
Цена на алюминий 6061-T6: рыночный ориентир
Алюминий марки 6061 считается промышленным материалом средней ценовой категории. Фактическая стоимость зависит от ряда факторов, в том числе:
- Колебания цен на алюминий на ЛМЭ;
- Количество для покупки;
- Размеры и технические характеристики материала;
- Каналы поставок.
Типичные рыночные ориентиры:
| Тип материала | Справочник цен |
|---|---|
| Оптовая закупка алюминиевых слитков/профилей | Приблизительно $ 2 500–3 500/тонна |
| Оптовая покупка товаров для домашнего использования | Приблизительно 18 000–25 000 юаней за тонну |
| Розничная покупка пластин и прутков в небольших количествах | Прибл. $6–12/кг |
В проектах по ЧПУ-обработке стоимость материалов составляет лишь часть общей себестоимости производства.
На окончательную цену, как правило, в большей степени влияют следующие факторы:
- Время обработки;
- Сложность детали;
- Требования к допуску;
- Отделка поверхности;
- Количество в заказе.
Часто задаваемые вопросы
Является ли алюминий 6061 высококачественным алюминиевым сплавом?
Да, его можно считать высококачественным промышленным алюминиевым сплавом. 6061 — один из наиболее отработанных и широко используемых конструкционных алюминиевых сплавов. Его преимущество заключается не в достижении максимальных показателей в какой-либо одной категории, а в обеспечении оптимального баланса между прочностью, обрабатываемостью, коррозионной стойкостью и стоимостью. Именно благодаря этому балансу он стал одним из наиболее часто выбираемых алюминиевых сплавов для обработки на станках с ЧПУ.
Является ли 6061-T6 алюминием авиакосмического качества?
Сплав 6061-T6 часто ассоциируется с аэрокосмической отраслью, однако его роль следует правильно понимать. Он обычно применяется для изготовления элементов интерьера самолетов, кронштейнов и ненесущих конструктивных деталей, тогда как высокопрочные аэрокосмические конструктивные элементы чаще изготавливаются из таких сплавов, как 7075 и 2024.
Проще говоря, 6061-T6 — это алюминиевый сплав общего назначения, пригодный для использования в аэрокосмической отрасли, однако он не относится к числу основных высокопрочных конструкционных сплавов, применяемых в аэрокосмической отрасли.
Какой алюминиевый сплав считается самым высококачественным?
Не существует единого алюминиевого сплава, который можно было бы считать лучшим для всех областей применения. Выбор материала зависит от конкретных требований к эксплуатационным характеристикам.
| Требование | Рекомендуемый материал |
|---|---|
| Максимальная прочность | 7075-T6 |
| Превосходная коррозионная стойкость | 5083 и другие сплавы серии 5xxx |
| Литые детали | A356 |
| Общая обработка на станках с ЧПУ | 6061-T6 |
Выбор подходящего материала следует осуществлять исходя из эксплуатационных требований, метода изготовления и стоимости, а не ориентироваться на так называемый «алюминиевый сплав высшего сорта».
Является ли 6061-T6 кованым?
Не обязательно. 6061 — это кованый алюминиевый сплав, который можно изготовить методом ковки, однако для проектов, предполагающих обработку на станках с ЧПУ, его чаще закупают в виде прутков, листов или экструдированных профилей, а затем обрабатывают до получения готовых деталей.
Обозначение T6 характеризует лишь состояние термической обработки (термическая обработка в расплаве, закалка и искусственное старение) и не связано со способом формовки.
