Die Preise für die CNC-Bearbeitung werden nicht nur durch die Größe der Teile bestimmt. Material, strukturelle Komplexität, Toleranzen, Werkstückspannung, Inspektion, Nachbearbeitung und Auftragsvolumen tragen alle zu Preisschwankungen bei. Dieser Artikel analysiert die Kostenkomponenten der CNC-Bearbeitung und hilft Ingenieuren und Einkäufern, die wichtigsten Ausgaben zu identifizieren, um unnötige Produktionsabfälle zu reduzieren.
CNC-Bearbeitung Kosten Komponenten
Ein professionelles Angebot für kundenspezifische Teile spiegelt den gesamten Ressourcenverbrauch von der Rohstoffbeschaffung bis zur Auslieferung wider.
Materialkosten
Die Materialkosten ergeben sich in erster Linie aus dem Rohmaterial, aber auch die Abmessungen der Knüppel und der Grad der Materialausnutzung beeinflussen das endgültige Angebot erheblich. Es ist wichtig zu beachten, dass ein niedriger Materialpreis keine Garantie für niedrige Teilekosten ist. Wenn ein Material schwer zu bearbeiten ist, einen schnellen Werkzeugverschleiß verursacht oder einen übergroßen Knüppel erfordert, können die endgültigen Herstellungskosten die Kosten für hochwertigere Materialien übersteigen.
Gemeinsame Materialpreisreferenzen
| Material | Preisreferenz |
| Kohlenstoffstahl | $ |
| Aluminium-Legierungen | $-$$ |
| Technische Kunststoffe | $–$$$ |
| Rostfreier Stahl | $$ |
| Messing | $$–$$$ |
| Gehärteter Stahl | $$–$$$$ |
| Titan | $$$$ |
Anmerkung: $ ist eine relative Preisreferenz; die tatsächlichen Kosten hängen von der Sorte, der Spezifikation und den Beschaffungsbedingungen ab.
Programmierung und Prozessplanung
CAM-Programmierung und Prozessplanung stellen eine erhebliche Vorab-Investition dar. Die Kosten für komplexe Teile ergeben sich nicht nur aus dem Schneiden, sondern auch aus der detaillierten Planung der Werkzeugwege, der Überprüfung der Reihenfolge und der Bestätigung des ersten Teils. Bei Prototypen in Kleinserien fallen diese Vorbereitungskosten im Preis pro Teil stärker ins Gewicht.
Einrichten und Spannen von Werkstücken
Jede zusätzliche Einrichtung erhöht die Zeit für die manuelle Ausrichtung und die Maschineneinstellung. Komplexe Konstruktionen, die ein Umdrehen der Teile, kundenspezifische weiche Backen oder spezielle Vorrichtungen erfordern, führen zu höheren Kosten für das Einrichten und die Präzisionsprüfung.
Tatsächliche Bearbeitungszeit
Selbst bei Teilen ähnlicher Größe kann die Bearbeitungszeit drastisch variieren. Unter CNC-FräsdienstleistungenOffene Flächen und flache Taschen ermöglichen Hochgeschwindigkeitszerspanung, während tiefe Kavitäten, kleine Innenradien und dünnwandige Strukturen konservative Parameter erfordern, was zu längerer Bearbeitungszeit und höheren Betriebskosten führt.
Referenzmaschine Stundensatz
| Maschinentyp | Referenz-Stundensatz |
| CNC-Drehzentrum | $35-60 / Stunde |
| 3-Achsen-CNC-Fräsen | $40-60 / Stunde |
| 4-Achsen-CNC-Bearbeitung | $50-80 / Stunde |
| 5-Achsen-CNC-Bearbeitung | $75-120 / Stunde |
Hinweis: Dies sind allgemeine Referenz-Stundensätze. Die tatsächlichen Kostenvoranschläge variieren je nach Ausstattungsgrad, Region, Einrichtungsaufwand und Auftragsanforderungen.
Verbrauch von Werkzeugen
Die Werkzeugkosten umfassen mehr als nur den Anschaffungspreis; sie beinhalten auch den Arbeitsaufwand für den Werkzeugwechsel und die Zeitkosten, die mit reduzierten Schnittparametern verbunden sind, um das Bruchrisiko zu mindern. Bei der Bearbeitung gehärteter Werkstoffe werden diese versteckten Kosten in die Stückkosten eingerechnet.
Inspektion und Qualitätskontrolle
Die Inspektionskosten sind bei hochpräzisen Teilen besonders hoch. Bei der Definition CNC-BearbeitungstoleranzenDie strengen Anforderungen sollten auf funktionale Oberflächen beschränkt werden, anstatt sie auf alle unkritischen Bereiche anzuwenden.
Kosten der Oberflächenbehandlung
Die Kosten für die Oberflächenbehandlung umfassen mehr als nur den Prozess selbst; sie beinhalten auch die Maskierung, die logistische Kommunikation, den Transport ins Ausland und die Wartezeiten. Diese ausgelagerten Schritte sind oft mit zusätzlichem Management- und Verwaltungsaufwand verbunden.
Gemeinsame Kostenreferenz für Oberflächenbehandlung
| Behandlungsprozess | Kostenreferenz |
| Entgraten | $ |
| Reinigung | $ |
| Perlstrahlen | $-$$ |
| Black Oxide | $$ |
| Passivierung | $$ |
| Eloxieren | $$ |
| Beschichtung | $$–$$$ |
| Polieren | $$–$$$ |
| Schützende Verpackung | $-$$ |
Hinweis: $ stellt eine relative Kostenreferenz dar; die tatsächlichen Kosten hängen von der Teilegröße, dem Chargenvolumen, den Oberflächenanforderungen und den äußeren Bedingungen ab.
Kosten der Wärmebehandlung
Die Wärmebehandlung umfasst die Planung von Chargen, die Bearbeitung im Ofen, die Kontrolle der Verformung und die Nachbearbeitung. Bei Präzisionsteilen ist oft ein zusätzliches Lager vor der Behandlung und eine anschließende Endbearbeitung erforderlich, was die Gesamtfertigungszeit und -kosten in die Höhe treibt.
Allgemeine Wärmebehandlungskosten-Referenz
| Prozess der Wärmebehandlung | Kostenreferenz |
| Stressabbau | $$ |
| Glühen | $$ |
| Normalisierung | $$ |
| Abschrecken | $$–$$$ |
| Anlassen | $$ |
| Abschrecken und Anlassen | $$–$$$ |
| Aufkohlung | $$$ |
| Nitrieren | $$$ |
| Vakuum-Wärmebehandlung | $$$–$$$$ |
| Kryogenische Behandlung | $$$–$$$$ |
Hinweis: $ stellt eine relative Kostenreferenz dar; die tatsächlichen Kosten hängen von der Materialqualität, der Teilegröße, dem Chargenvolumen, den Härteanforderungen und der Verformungskontrolle ab.
Chargengröße und Fixkostenabschreibung
Hohe Preise für Prototypen sind selten auf eine "teure Bearbeitung" zurückzuführen, sondern eher auf die Unfähigkeit, die festen Einrichtungs- und Programmierkosten über viele Einheiten zu amortisieren. Bei wiederkehrenden Aufträgen ermöglichen stabile Prozessabläufe eine bessere Kostenkontrolle und wettbewerbsfähigere Preise.
Wie berechnet man die Kosten für die CNC-Bearbeitung?
Angebote für die CNC-Bearbeitung sind keine eindimensionalen Maschinenlaufkosten, sondern eine umfassende Bewertung der Ressourcen. Diese Logik soll Ihnen helfen, die Kostenstruktur zu verstehen und nicht als Ersatz für ein formelles Angebot dienen:
CNC-Bearbeitungskosten = Materialkosten + Programmier- und Einrichtungskosten + Maschinenzeitkosten + Werkzeugkosten + Prüfkosten + Endbearbeitungskosten
| Kostenpunkt | Haupttreiber |
| Materialkosten | Materialqualität, Knüppelgröße, Materialausnutzung |
| Programmierung und Einrichtung | Komplexität der Teile, Anzahl der Einstellungen, Bestätigung des ersten Artikels |
| Maschinenzeit Kosten | Bearbeitungsdauer, Maschinentyp, Vorschubgeschwindigkeiten |
| Werkzeugkosten | Materialhärte, Werkzeugverschleiß, Bruchgefahr |
| Kosten der Inspektion | Toleranzgrenzen, CMM-Prüfung, Prüfberichte |
| Kosten für die Fertigstellung | Oberflächenbehandlung, Wärmebehandlung, Verpackungsanforderungen |

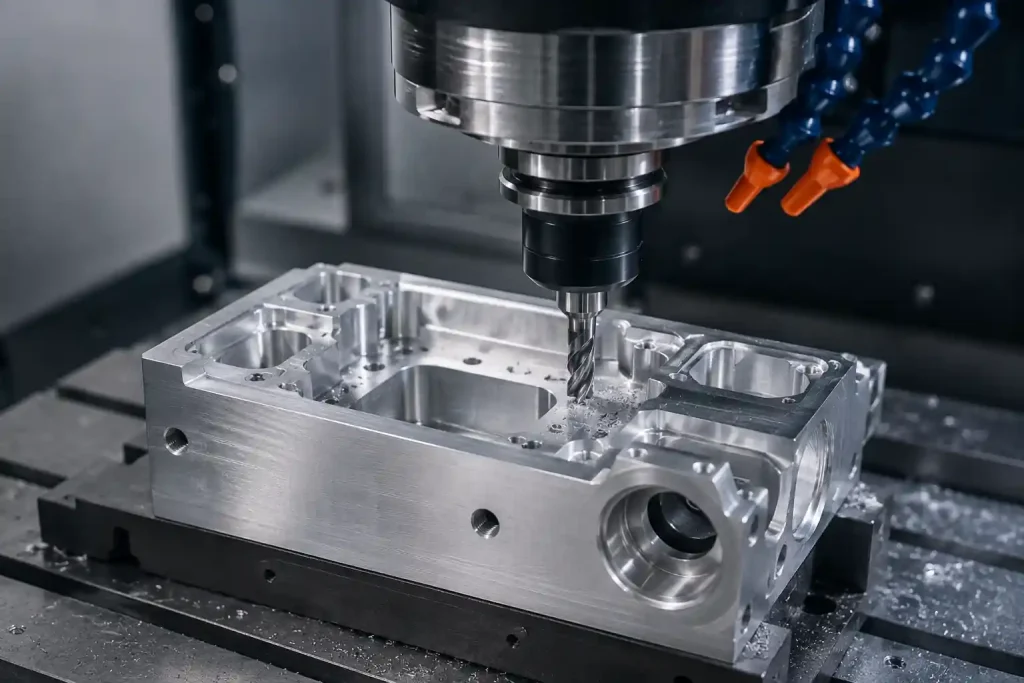

Eine einfache Aluminiumplatte ist aufgrund kürzerer Bearbeitungszeiten und minimaler Inspektion kostengünstiger. Umgekehrt führt ein Gehäuse aus Edelstahl mit tiefen Löchern, selbst bei ähnlichen Abmessungen, zu einem deutlich höheren Kostenvoranschlag aufgrund komplexer Spannvorrichtungen, längerer Zyklen und strenger Prüfstandards.
Wie Sie die Kosten für die CNC-Bearbeitung senken können
Berücksichtigen Sie bei der Entwurfsprüfung und Prozessplanung diese Optimierungen, um die Kostenvoranschläge zu kontrollieren:
Toleranzen und Oberflächenanforderungen rationalisieren
Unterscheiden Sie in Ihren Zeichnungen klar zwischen kritischen Schnittstellen und allgemeiner Geometrie, um die Belastung durch hochpräzise Bearbeitung und Prüfung von nicht funktionalen Merkmalen zu vermeiden.
Komplexe Strukturen vereinfachen
Vergrößern Sie die Eckenradien, um größere, haltbarere Werkzeuge einsetzen zu können. Wenn tiefe Kavitäten oder dünne Wände unvermeidbar sind, sollten Sie die Zugänglichkeit der Werkzeuge und die Bearbeitungsrisiken frühzeitig mit Ihrem Lieferanten abklären, um die Bahnplanung zu optimieren.
Verwendung von Standardspezifikationen
Die Bevorzugung von Standardbohrergrößen, Gewindespezifikationen und gängigen Lagerabmessungen minimiert den Bedarf an Sonderwerkzeugen und verkürzt die Wartezeiten bei der Beschaffung.
Chargengrößen planen
Die Etablierung einer stabilen Prozessroute in der Prototypenphase ermöglicht eine effizientere Produktion für wiederkehrende Aufträge und maximiert die Amortisation der Fixkosten.
Bereitstellung einer vollständigen technischen Dokumentation
Geben Sie klar an, welche Abmessungen eine vollständige Prüfung und welche eine Standardbearbeitung erfordern. Dies beseitigt Unsicherheiten und hilft den Lieferanten, Risikozuschläge auf Ihre Angebote zu vermeiden.
Angebot für individuelle CNC-Bearbeitung einholen
Wenn Sie die Herstellungskosten für kundenspezifische CNC-Teile ermitteln möchten, können Sie uns gerne Ihre 3D-Modelle und 2D-Zeichnungen zusenden. Unser Ingenieurteam wird Ihren Entwurf auf der Grundlage von Material, Struktur, Toleranzen, Menge und Nachbearbeitungsanforderungen bewerten, um ein zuverlässiges Angebot und einen Prozessvorschlag zu erstellen.
Schlussfolgerung
Die Kosten für die CNC-Bearbeitung werden durch Konstruktionsanforderungen, Fertigungsschwierigkeiten und Qualitätsstandards bestimmt. Die Kontrolle dieser Kosten lässt sich am besten durch die Reduzierung unnötiger geometrischer Komplexität, die Vermeidung übermäßig spezifizierter Toleranzen und die Bereitstellung klarer, umfassender technischer Unterlagen zur Minimierung von Unsicherheiten und Risikoprämien erreichen.
