En el diseño mecánico, la elección entre redondeos y chaflanes suele considerarse un detalle menor, que se deja para las etapas finales del proceso de diseño. En realidad, estos tratamientos de los bordes no son sólo estéticos, sino que influyen directamente en la integridad estructural de la pieza, su comportamiento en el montaje y su eficacia de fabricación. Un malentendido de sus funciones específicas puede dar lugar a problemas de producción innecesarios o comprometer el rendimiento de la pieza. En este artículo se explican las definiciones, los criterios de selección, las diferencias clave y las mejores prácticas de diseño para los redondeos y los chaflanes en el mecanizado de precisión, lo que le ayudará a tomar decisiones de diseño más informadas.
¿Qué es un filete?
Un filete es una transición redondeada entre dos superficies, que sustituye una esquina afilada por un arco suave. En los planos de ingeniería, suelen especificarse mediante un radio (por ejemplo, R0,5, R1 o R2). En el fresado CNC, el diseño de redondeos internos suele ser una necesidad de fabricación más que una simple elección de diseño, ya que las herramientas de corte son intrínsecamente redondas. Un filete interno bien diseñado ayuda a distribuir la tensión de forma más uniforme y permite una trayectoria suave de la herramienta, lo que es esencial para garantizar la continuidad estructural y la longevidad de la pieza.
¿Qué es un chaflán?
Un chaflán es una superficie plana en ángulo que se crea cortando un borde afilado, normalmente en un ángulo de 45 grados. En los dibujos, suele definirse por un tamaño y un ángulo, como 1 × 45° o una notación abreviada como C0,5. Los chaflanes son habituales en Mecanizado CNC porque son muy prácticos. Se utilizan con frecuencia en entradas de orificios, extremos de ejes y bordes externos para proporcionar una entrada clara para el montaje, eliminando eficazmente los bordes afilados y las rebabas en una sola operación eficiente.
Cómo elegir entre filetes y chaflanes
En el diseño de piezas mecanizadas, los redondeos y los chaflanes no deben considerarse características intercambiables. La elección correcta depende de la función específica del lugar y de las realidades del proceso de fabricación.
Transiciones estructurales
Si un lugar específico sirve como transición de carga o está sujeto a tensiones cíclicas, un filete es generalmente la opción preferida. La transición curva permite que la tensión fluya más gradualmente a través del material, minimizando el riesgo de fallo localizado en comparación con el cambio geométrico abrupto de un chaflán.
Guía de montaje
Si el objetivo principal es ayudar a que dos piezas encajen, un chaflán suele ser la solución más directa. La cara en ángulo actúa como entrada, lo que reduce significativamente la dificultad de alineación y evita interferencias durante el montaje. Por eso los chaflanes son la norma para las entradas de agujeros y los extremos de ejes.
Esquinas interiores
En el mundo físico del fresado CNC, las esquinas internas deben diseñarse casi siempre con filetes. Dado que las fresas son circulares, forzar una esquina interna perfectamente afilada aumenta el desgaste de la herramienta y puede inducir vibraciones no deseadas. Diseñar las esquinas internas para que coincidan con los diámetros de herramienta estándar garantiza un proceso de mecanizado más estable y eficaz.
Limpieza de bordes
Para cantos exteriores que no soportan cargas pesadas pero que deben manejarse con seguridad, un chaflán es una opción sencilla y eficaz. Elimina rápidamente los bordes afilados y las rebabas, mejorando tanto la seguridad como la manipulación sin la complejidad de una transición de radio completo.
Sensación visual y táctil
Cuando la apariencia o la interacción con el usuario son prioritarias, los filetes suelen crear una transición visual más suave y continua. Los chaflanes, por el contrario, dan lugar a líneas más afiladas y mecánicas. En piezas en las que el tacto o la calidad estética son importantes, la elección entre ambos puede influir notablemente en la intención final del diseño.
Costes de fabricación
En la producción de grandes volúmenes, los chaflanes suelen ser más fáciles de estandarizar y pueden aplicarse a múltiples bordes con cambios mínimos de programación. A veces, los filetes pueden resultar más caros si el radio especificado no es estándar, lo que obliga al taller a utilizar herramientas especializadas o no óptimas.

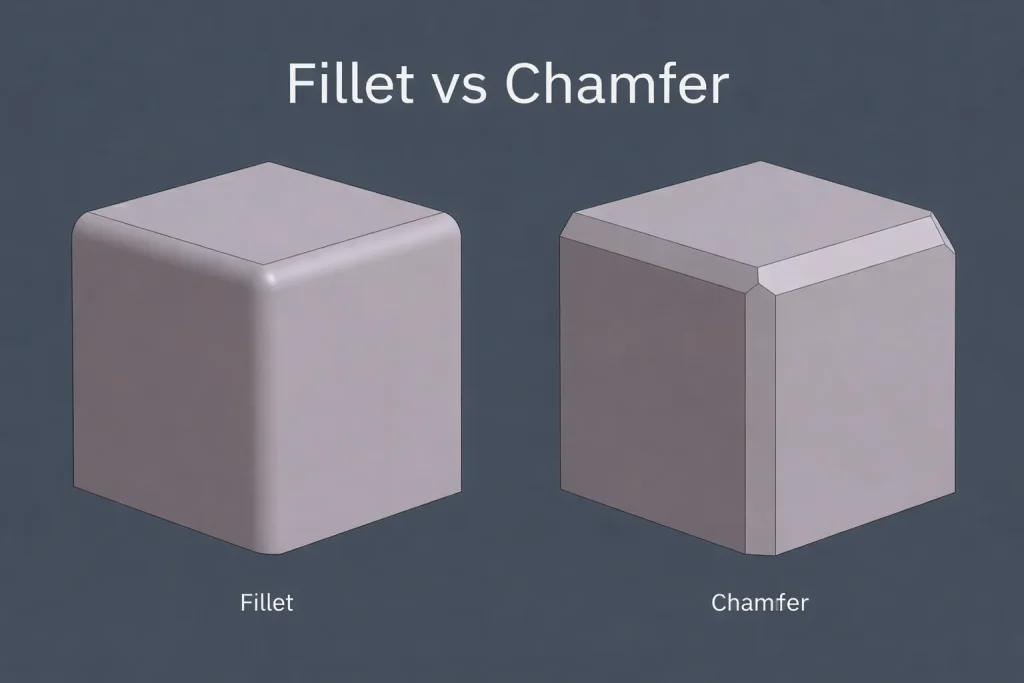

Diferencias entre filetes y chaflanes
Aunque ambos son tratamientos de bordes comunes, los filetes y los chaflanes difieren significativamente en su propósito de ingeniería y aplicación. La siguiente tabla resume sus principales diferencias:
| Característica | Filete | Chaflán |
| Geometría | Transición de arco redondeado | Borde plano en ángulo |
| Función principal | Transición estructural y reducción del estrés | Rotura de cantos y guía de montaje |
| Comportamiento ante el estrés | Superior; ideal para zonas de mucho estrés | Bueno; menos eficaz con cargas pesadas |
| Llamada de dibujo | Valor del radio (por ejemplo, R1) | Tamaño × Ángulo (por ejemplo, 1 × 45°) |
| Lógica de mecanizado | Depende del radio de la herramienta | Recorrido sencillo; altamente estandarizado |
| Carácter visual | Suave y continuo | Afilado y mecánico |
Características estructurales y de estrés
Desde el punto de vista del diseño, un filete proporciona una transición continua y curva que dispersa la tensión lejos de las esquinas. Un chaflán, aunque es mejor que un borde afilado, introduce una ruptura geométrica que es menos eficaz para mitigar las concentraciones de tensión en aplicaciones sensibles a la fatiga.
Mecanizado y documentación
La documentación varía según la característica: los filetes se centran en la curvatura (radio), mientras que los chaflanes definen la profundidad y el ángulo del corte. En cuanto a la producción, los filetes internos están estrictamente limitados por la geometría de la fresa, mientras que los chaflanes ofrecen mayor flexibilidad y suelen ser más económicos para el corte estándar de cantos en grandes series de producción.
Aplicaciones y estética
Los filetes ofrecen una estética continua e integrada, mientras que los chaflanes destacan unos límites mecánicos claros. Para elegir uno u otro, a menudo es necesario encontrar un equilibrio entre los requisitos estructurales, las limitaciones de mecanizado y el lenguaje de diseño de la pieza.
Buenas prácticas de diseño
Para optimizar su diseño para fabricación (DFM) y controlar los costes, tenga en cuenta estos puntos:
- Match Tooling: Alinee los radios de redondeo internos con los diámetros de fresa comunes para garantizar un mecanizado eficaz y evitar la necesidad de herramientas personalizadas.
- Aclarar la intención: Especifique claramente las cotas de los chaflanes en los planos para evitar ambigüedades; no se base en notas genéricas como "elimine los bordes afilados".
- Estandarizar características: Minimice la variedad de tamaños de filetes y chaflanes en una misma pieza. La uniformidad reduce los cambios de herramienta y el tiempo de preparación, lo que se traduce en una mayor eficiencia.
- Utilice llamadas explícitas: Proporcione siempre valores numéricos concretos. Una documentación clara reduce la comunicación de ida y vuelta y minimiza el riesgo de repeticiones.
- Evite el exceso de complejidad: A veces, los tratamientos de bordes complejos quedan muy bien en CAD, pero son innecesarios en producción. Dé prioridad a los elementos sencillos y estándar siempre que cumplan los requisitos estructurales.
Conclusión
Los filetes y chaflanes representan un equilibrio entre la función de ingeniería y la realidad de la fabricación. Los filetes destacan en la gestión de cargas estructurales y transiciones internas, siempre que el diseño siga siendo compatible con las herramientas. Los chaflanes siguen siendo la solución ideal para un guiado eficaz del ensamblaje y la protección de los bordes exteriores. Para piezas que requieren tanto precisión en el diseño como una ejecución uniforme, la fiabilidad de los Servicios de mecanizado CNC también desempeñan un papel importante a la hora de convertir estos detalles de los bordes en resultados prácticos de fabricación. En última instancia, que una pieza sea fácil de fabricar y funcione bien suele depender de la racionalidad con la que se definan estos detalles de los bordes.
