Os modelos CAD não podem ser fabricados diretamente por máquinas CNC, uma vez que não possuem as instruções de movimento específicas necessárias para o corte. O CAM (fabrico assistido por computador) serve de ponte, transformando os desenhos digitais em percursos de ferramentas e código G acionáveis.
Este artigo explora o que é a CAM, como funciona o fluxo de trabalho de programação e porque é essencial para o fabrico de precisão moderno.
O que é CAM?
CAM refere-se à utilização de software para planear e controlar o processo de produção de máquinas-ferramentas CNC (Controlo Numérico Computadorizado).

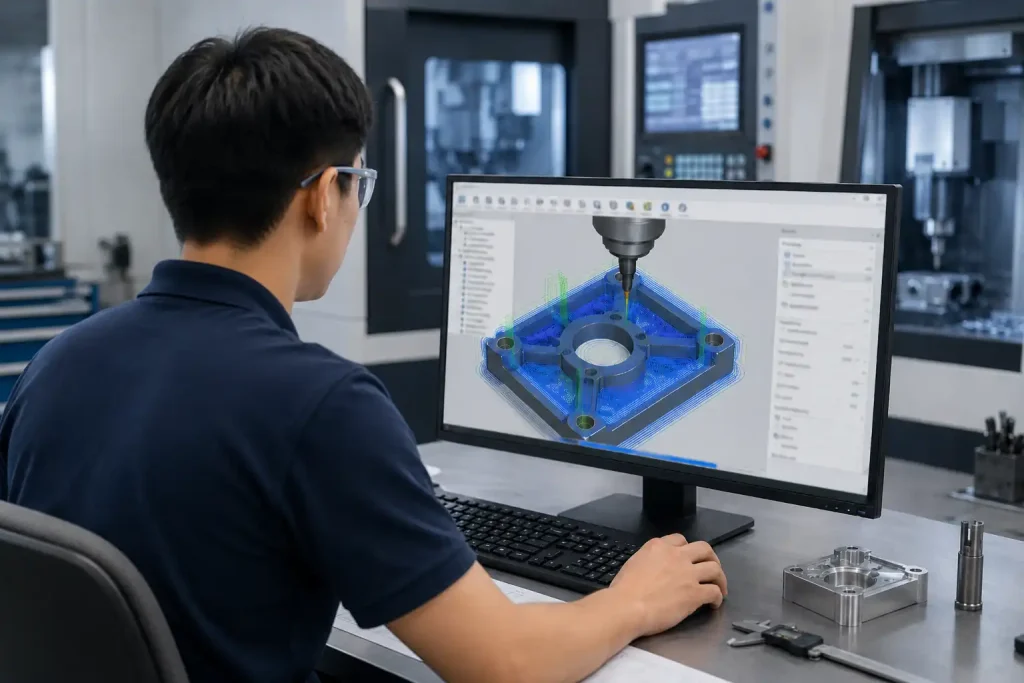

Em termos simples, o software CAM ajuda os programadores a planear a lógica de movimento de uma máquina-ferramenta. Lê os modelos 3D gerados pelo CAD, calcula os percursos de movimento da ferramenta com base em processos de maquinação pré-definidos e converte esses percursos em instruções que os controladores da máquina podem reconhecer - conhecido como código G.
Uma breve história da CAM
O desenvolvimento do CAM está intimamente relacionado com a evolução do controlo numérico da maquinagem. Na fase inicial da automatização do fabrico, as máquinas-ferramentas eram controladas por instruções escritas manualmente ou por sistemas de fita perfurada. Os programadores tinham de calcular os movimentos das ferramentas, as coordenadas, os avanços e as velocidades em grande parte à mão, o que tornava a maquinação complexa morosa e propensa a erros.
À medida que as máquinas CNC se tornaram mais comuns, os fabricantes precisavam de uma forma mais rápida e fiável de converter os desenhos de engenharia em programas de maquinagem. O software CAM desenvolveu-se gradualmente para resolver este problema. Em vez de descreverem manualmente cada movimento da máquina, os programadores podiam utilizar modelos digitais para criar percursos de ferramentas, simular operações de maquinagem e gerar código G específico da máquina.
Com o crescimento do CAD 3D, das máquinas CNC multieixos e dos fluxos de trabalho de fabrico digital, o CAM tornou-se uma parte essencial da maquinagem moderna. Atualmente, a CAM é utilizada não só para fresagem e operações de torneamento, mas também para maquinação de superfícies 3D, fabrico de moldes, maquinação de 5 eixos, produção de protótipos e fabrico de peças de precisão complexas.
Como é que a CAM funciona?
O fluxo de trabalho CAM inclui normalmente as seguintes fases normalizadas:
1. Importação de ficheiros CAD
O processo começa com a importação do Modelo CAD no software CAM. O programador revê as caraterísticas do modelo para determinar os requisitos de maquinação, as normas de tolerância e a orientação de maquinação ideal.
2. Preparação da peça de trabalho e das coordenadas
Definir as dimensões do material em bruto e estabelecer o Sistema de Coordenadas de Trabalho (WCS), assegurando que o modelo digital está alinhado com precisão com a peça de trabalho física na mesa da máquina.
3. Seleção da estratégia de maquinagem
Selecionar estratégias adequadas com base nas caraterísticas da peça. Por exemplo, o desbaste é utilizado para a remoção rápida de material, enquanto os ciclos de acabamento são empregues para obter uma elevada qualidade de superfície e cumprir as tolerâncias dimensionais.
4. Geração do percurso da ferramenta
O software calcula as trajectórias de corte. O programador define os parâmetros técnicos, como as velocidades do fuso, as taxas de avanço e as profundidades de corte, com base nas propriedades do material e nas especificações da ferramenta.
5. Simulação e verificação
Antes de gerar o código, o programador efectua uma simulação do processo completo no software. Este passo é fundamental para verificar os percursos das ferramentas e verificar quaisquer potenciais interferências ou riscos de colisão entre a ferramenta de corte, os dispositivos de fixação e a máquina.
6. Saída do pós-processamento
Os percursos de ferramenta optimizados são convertidos através de um pós-processador num ficheiro de código G específico da máquina, fornecendo as instruções precisas necessárias para o controlador da máquina CNC.
Quais são as vantagens da CAM para a maquinagem CNC?
Em comparação com a programação manual, a CAM oferece vantagens distintas que melhoram diretamente o processo de maquinação CNC:
- Remoção eficiente de material: As estratégias avançadas (como a maquinagem trocoidal ou de alta velocidade) mantêm cargas de corte consistentes, aumentando as taxas de remoção de metal e prolongando a vida útil da ferramenta.
- Capacidade de formas complexas: O software CAM lida com contornos 3D complexos e movimentos multi-eixos que são difíceis de programar manualmente, permitindo a produção de formas sofisticadas.
- Redução do tempo de paragem da máquina: Uma vez que as funções de simulação detectam colisões e erros de goivagem num ambiente virtual, a necessidade de testes demorados na máquina física é minimizada.
- Qualidade e otimização consistentes: Através de modelos de processos padronizados e bibliotecas de ferramentas, o CAM assegura que os parâmetros de maquinação permanecem consistentes entre diferentes operadores, reduzindo a variabilidade no acabamento da superfície e a precisão dimensional.
Aplicações CAM em todas as indústrias
A tecnologia CAM desempenha um papel importante em vários sectores da indústria transformadora:
- Aeroespacial: Utilizando estratégias de corte eficientes, o CAM ajuda a otimizar as cargas da ferramenta ao maquinar materiais como o titânio, procurando obter uma elevada qualidade de superfície.
- Fabrico de automóveis: Com base em soluções inteligentes de maquinação de moldes, ajuda a lidar com cavidades de moldes grandes e complexas, contribuindo para reduzir os ciclos de fabrico de moldes.
- Dispositivos médicos: Com um controlo preciso da trajetória, ajuda a maquinar implantes como as articulações artificiais de titânio, procurando satisfazer os requisitos de formas morfológicas complexas.
- Eletrónica de consumo: Através de funções de ligação multieixos, ajuda a completar a maquinação complexa de vários lados para itens como molduras de telemóveis, ajudando a reduzir os erros causados por fixação repetida.
- Peças de precisão gerais: Através da otimização automatizada do percurso da ferramenta, ajuda na transição da prototipagem de uma peça única para a produção em lote, ajudando a reduzir os custos unitários durante o processo de maquinagem.
Quais são as ferramentas de software CAM mais populares?
O software CAM mais comum varia consoante a área de atuação; seguem-se algumas ferramentas comuns na indústria:
- Siemens NX (NX CAM): Amplamente utilizado na indústria transformadora, especialmente predominante na maquinagem complexa de múltiplos eixos.
- Autodesk Fusion 360: Inclui capacidades de colaboração na nuvem e uma interface intuitiva, frequentemente utilizada por pequenas e médias empresas e para a criação de protótipos de produtos.
- Mastercam: Apresenta uma funcionalidade madura e é aplicada em muitas oficinas mecânicas.
- Autodesk PowerMill: Tem uma influência significativa nos domínios do acabamento de superfícies complexas e do fabrico de moldes.
- HyperMill: Conhecido pelo seu elevado nível de estratégias de maquinação inteligente, é preferido por muitos engenheiros para a maquinação de peças topo de gama.
Visão geral do software CAM convencional
| Ferramenta de software | Principais pontos fortes | Aplicação comum | Formatos de ficheiros suportados |
| Siemens NX | Maquinação avançada multieixos e complexa | Fabrico em grande escala | .prt, .passo, .x_t, .igs |
| Autodesk Fusion 360 | Colaboração na nuvem e IU intuitiva | Prototipagem e PME | .f3d, .passo, .iges, .dxf |
| Mastercam | Funcionalidade madura, padrão da indústria | Oficinas mecânicas gerais | .mcam, .passo, .iges, .dxf, .dwg |
| Autodesk PowerMill | Especializada em acabamento de superfícies | Fabrico de moldes e matrizes | .dgk, .passo, .iges, .x_t |
| HyperMill | Estratégias inteligentes de maquinagem | Peças de precisão de alta qualidade | .hmf, .passo, .x_t, .iges |
Que competências são necessárias para a CAM?
Tornar-se um programador CAM competente requer normalmente uma combinação de várias capacidades:
- Conhecimentos de maquinagem: Compreender os princípios de corte, a seleção de ferramentas, as propriedades dos materiais e a conceção de dispositivos de fixação.
- Competências de software: Domínio de, pelo menos, uma das principais plataformas CAM.
- Literacia de projeto: Interpretar com exatidão os desenhos de engenharia, incluindo GD&T, requisitos de rosca e normas de acabamento de superfícies.
- Pensamento analítico: Capacidade para diagnosticar e ajustar parâmetros para resolver problemas como vibrações, desvios dimensionais ou desgaste de ferramentas.
Conclusão
A programação CAM converte os projectos de engenharia em peças físicas, melhorando a eficiência da produção e a qualidade do produto. Através do planeamento de processos padronizados, estratégias de maquinação sensatas e verificação rigorosa de simulações, os programadores podem maximizar o desempenho da máquina e garantir a fiabilidade na produção. À medida que o fabrico continua a ser atualizado, o domínio da tecnologia CAM tornou-se um caminho fundamental para melhorar as capacidades de engenharia e fabrico.
