Геометрические размеры и допуски (обычно сокращенно обозначаемые как GD&T) представляют собой символический язык для определения геометрии на инженерных чертежах. Он охватывает не только размеры, но и подробно описывает допустимую форму, ориентацию, расположение и биение каждого элемента, благодаря чему конструктор, оператор-станочник и контролер понимают одно и то же требование.
Обычные допуски «плюс/минус» оставляют реальную геометрию открытой для интерпретации. Два отверстия могут соответствовать требованиям к размерам, но при этом располагаться слишком далеко друг от друга, что делает их сборку невозможной. GD&T устраняет эту неоднозначность, привязывая каждый допуск к функции, которую должна выполнять данная геометрическая особенность.
Система основана на стандарте ASME Y14.5, текущая редакция которого вышла в 2018 году, а также на семействе стандартов ISO GPS, возглавляемом стандартом ISO 1101. Оба стандарта используют одни и те же основные символы, поэтому обозначения имеют одинаковое значение у поставщиков в разных странах.
В данном руководстве описаны пять семейств допусков и их обозначения, рамки контроля характеристик, базы отсчета, модификаторы, а также ошибки, приводящие к увеличению затрат.
Что такое GD&T?
Размеры отражают лишь часть информации. В пояснении указывается, насколько поверхность может отклоняться от идеальной формы, насколько элемент может наклоняться относительно базы отсчёта или насколько может смещаться положение. Зона допуска определяется функциональными требованиями, а не общим номером чертежа.
Каждая привязка создает зону допуска, в пределах которой должен находиться элемент. Её форма является частью значения символа: цилиндрическая форма обозначает положение оси отверстия, две параллельные плоскости — плоскостность, а изогнутая полоса — профиль поверхности.
Геометрический контроль подразделяется на пять групп: форма, ориентация, положение, профиль и биение. Модификаторы состояния материала позволяют корректировать допуски при изменении размеров элементов, а каждая из приведенных ниже групп сопровождается пояснением используемых в ней обозначений.
Почему GD&T так важно?
Каждая пометка определяет собственные критерии измерения: что проверять, по какому эталону и в пределах какой зоны. После этого специалисты по составлению коммерческих предложений, обработке и контролю могут оценивать одну и ту же деталь без необходимости телефонных переговоров.
Поскольку каждый допуск связан с функциональностью, допуски можно расширить там, где это позволяет процесс сборки. Более свободные значения означают более высокую скорость подачи, меньшее количество настроек и меньший объем брака — именно в этом и заключается окупаемость GD&T без ущерба для качества посадки.
При последовательном применении GD&T позволяет сократить количество брака и обеспечить воспроизводимость результатов контроля. Именно поэтому компании автомобильной, аэрокосмической и медицинской отраслей рассматривают его как стандартную практику при составлении технических чертежей.
Это особенно оправдано в тех случаях, когда точность посадки имеет решающее значение, когда несколько поставщиков предоставляют предложения по одной и той же детали или когда чертеж придется изучать спустя много лет. Для единичных деталей без сопрягаемых элементов это редко требуется.
Виды геометрических допусков
Геометрические допуски обозначаются 14 стандартными символами, сгруппированными в пять семейств: форма, ориентация, расположение, профиль и биение. В общей сложности имеется четыре символа формы, три — ориентации, три — расположения, два — профиля и два — биения. Каждое семейство регулирует свой вид отклонения, поэтому тип символа должен соответствовать функциям детали в сборке.
Допуски на форму
Допуски на форму определяют форму отдельного элемента и не требуют базисной точки. Прямолинейность обеспечивает нахождение оси или кромки в пределах узкой зоны, плоскостность гарантирует плоскостность уплотняющей поверхности, а окружность или цилиндричность ограничивают степень отклонения цилиндра от идеального круга.
Допуски по ориентации
Допуски ориентации определяют расположение элемента относительно базы. Перпендикулярность обеспечивает перпендикулярность отверстия к монтажной поверхности, параллельность — выравнивание двух обработанных поверхностей, а угловая точность — соблюдение заданного угла. Их следует использовать во всех случаях, когда сборка зависит от угла между двумя элементами.
Допуски по местоположению
Допуски на расположение определяют местоположение элемента конструкции. Допуск на положение является наиболее распространенным и применяется к группам отверстий, пазам и выступам. Допуски на концентричность и симметрию охватывают соосность или симметрию, однако их сложнее контролировать, и зачастую они уступают более жестким требованиям к положению.
Допуски на профиль
Допуски профиля определяют контуры линий или поверхностей. Профиль поверхности позволяет задать форму, ориентацию, расположение и размер в одной пометке, что делает его наиболее универсальным инструментом для сложной геометрии свободной формы, такой как лопатки турбин, рабочие колеса и литые корпуса.
Допуски на биение
Допуски на биение ограничивают колебания размеров вращающихся элементов. Проверка кругового биения осуществляется по каждому поперечному сечению; проверка общего биения — по всей поверхности сразу. Обе проверки проводятся на шейках валов, седлах подшипников и шкивах с целью контроля вибрации и износа.
Типы объединяются по реальной части. Корпус может определять расположение схемы отверстий, перпендикулярность, связывающую схему с опорной поверхностью, а также плоскостность самой опорной поверхности. Наслоенные рамки позволяют отслеживать эти взаимосвязи в одном месте.
Если назначение элемента на чертеже неясно, простое ужесточение стандартной квоты редко решает проблему. Сначала сформулируйте функциональное требование, а затем выберите допуск, который его характеризует.
Выбирайте исходя из функциональных требований, а не из привычки. Положение и профиль охватывают большинство задач по центрированию, биение — вращение, а форма — уплотняющие поверхности. Стоимость зависит от значения: более жесткие допуски означают более медленную подачу, больше настроек и больше брака, поэтому выбирайте самую свободную зону, которая все же гарантирует сборку, и согласуйте её с оператором-токарем перед составлением коммерческого предложения.
Кадры управления функциями
Рамка контроля элемента — это прямоугольная рамка, в которой указывается геометрический допуск. Читается слева направо: символ, значение допуска, возможные модификаторы, а затем базы отсчета, определяющие условия измерения. Направляющая линия указывает из рамки на элемент, контроль которого она обеспечивает.
Структура кадра управления функциями

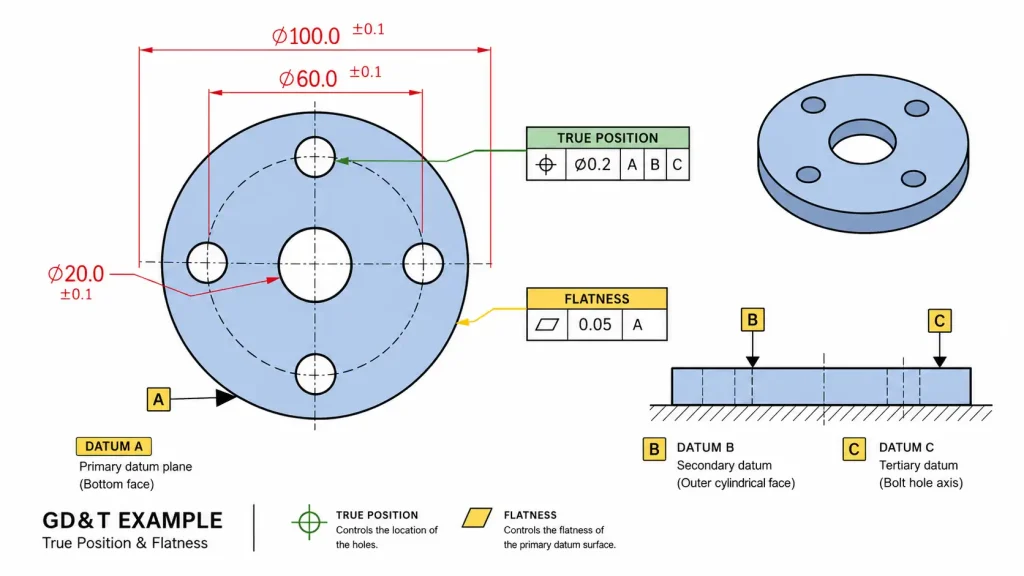

Типичная рамка содержит указание на положение — 0,05 в состоянии максимального уплотнения материала — относительно баз A и B. Эта рамка позволяет свести все требования в одно удобное для восприятия место; рамки не заменяют традиционные размеры, а служат для контроля геометрии, которую невозможно передать с помощью одних только размеров.
Наложенные рамки
Если для одной детали требуется несколько элементов управления, расположите рамки друг над другом. Одно отверстие может определять положение относительно A и B в одной рамке и перпендикулярность к опорной поверхности в другой. Проверка обоих параметров осуществляется на основе одной и той же системы отсчета.
Основные размеры
Основные размеры определяют точную геометрию, которую обеспечивает рама. Они укладываются в заданные пределы и не имеют собственных допусков; их обеспечивает рама.
Что управляет кадрами
Рамка может определять поверхность или ось. Стрелка, указывающая на поверхность, означает, что поверхность должна лежать в зоне; рамка под размером определяет производную ось или центральную плоскость. Символ диаметра в поле допуска делает зону цилиндрической, как в случае с положением отверстия.
Обеспечьте читаемость рамок: по одному параметру в каждой рамке, по одной зоне в каждой легенде и буквы отсчёта, указанные на чертеже. Сложные рамки часто становятся причиной споров при приёмке.
Опорные системы координат и системы отсчёта
Базовые точки — это физические элементы, определяющие систему отсчёта. Система отсчёта, основанная на базовых точках, использует три взаимно перпендикулярные плоскости, обычно обозначаемые буквами A, B и C, благодаря чему все измеряемые элементы имеют одну точку начала координат.
Характеристики базы отсчёта и система отсчёта
Базовая плоскость является теоретической; базовым элементом является фактическая поверхность, соприкасающаяся с ней. Моделируемая плоскость соприкасается с наивысшими точками этого элемента, поэтому плоские жесткие поверхности являются надежными базовыми плоскостями.
Порядок отсчета
Порядок букв имеет значение. Первая буква определяет основное направление; вторая — ограничивает следующее направление; третья — фиксирует оставшееся вращение. Если изменить порядок, деталь будет располагаться в зажимном устройстве иначе, что повлияет на результаты измерений инспектора.
Выбор базовых элементов
Хорошие ориентиры должны быть стабильными, поддающимися механической обработке и измеримыми. В качестве основного ориентира большая плоская поверхность предпочтительнее короткой кромки, поскольку деталь надежно удерживается на ней, а настройка оборудования повторяется; выбор в качестве ориентира небольшой или мягкой поверхности часто становится причиной споров между производством и конструкторами.
Моделируемые системы отсчёта
Моделируемые базовые плоскости физически воспроизводят реальные плоскости. В качестве основной плоскости используется плоская плита, в качестве базовой оси — ось патрона, а в качестве второстепенных плоскостей — прецизионные параллельные линейки, поэтому буквы напрямую соотносятся с контрольной установкой.
При обработке круглых деталей в качестве оси отсчета часто используется диаметр токарной обработки или патрон. Эта ось позволяет лучше контролировать положение и вращение, чем узкая кромка.
Модификаторы состояния материала
Модификаторы состояния материала корректируют допуск при изменении размера элемента. При максимальном состоянии материала допуск увеличивается, когда отверстие или вал отклоняется от своего максимального размера материала, поэтому схема расположения отверстий с позицией по MMC позволяет использовать больше деталей без изменения сборки. Именно поэтому MMC является стандартом для отверстий с зазором.
MMC и допуск на бонус
Допуск на увеличение — это дополнительный запас, возникающий при увеличении размера отверстия или уменьшении размера штифта. Применение этого допуска при MMC позволяет повысить выход готовой продукции без изменения сборки в самом неблагоприятном случае.
Условие минимального количества материала и RFS
Условие «Минимальный материал» обеспечивает соблюдение минимальной толщины стенки и минимального расстояния от края. Независимо от размера элемента корректировка не применяется при любых размерах.
Выбор модификатора
Выбирайте MMC, когда конструкция определяется зазором в сборе; LMC — когда необходимо сохранить минимальное расстояние до стенки или кромки; а RFS — только в том случае, когда соотношение должно соблюдаться при любых размерах.
Выбор модификатора зачастую влияет на стоимость и выход продукции в большей степени, чем количество деталей в партии. Перед составлением коммерческого предложения уточните условия у вашего оператора-станочника.
GD&T на практике
GD&T оправдывает себя в тех случаях, когда детали должны собираться и быть взаимозаменяемыми. Проектные группы применяют его на этапе выбор инженерного допуска, а инспекторы проверяют отклонения с помощью измерительных приборов или координатно-измерительные машины относительно одной и той же системы отсчёта.
К типичным областям применения относятся:
- Детали автомобильных двигателей и трансмиссий, которые должны помещаться в ограниченные монтажные пространства.
- Авиакосмические компоненты, у которых положение и ориентация влияют на функции, критичные с точки зрения безопасности.
- Медицинские изделия, для которых требуется стабильное соответствие размерам между производственными партиями.
- Обработанные на станке корпуса и приспособления, в которых базовые элементы определяют взаиморасположение поверхностей.
- Вал, шестерни и подшипники, в которых биение ограничивает вибрацию и износ.
- Корпуса клапанов и насосы, в которых уплотнительные поверхности должны оставаться ровными и перпендикулярными.
Контрольные приспособления обеспечивают быструю проверку и подходят для серийного производства: функциональное контрольное приспособление проверяет положение детали на ММК за один проход. Координатно-измерительная машина (КИМ) справляется со сложными профилями и несколькими базовыми точками, хотя это требует более длительного программирования, а оптические сканеры помогают в тех случаях, когда физические контрольные приспособления невозможно использовать из-за поверхностей свободной формы. Какой бы метод вы ни выбрали, порядок базовых точек на чертеже должен соответствовать настройке оборудования.
Закрепите стратегию допусков до того, как будут определены CAM-программа и приспособления. Траектории инструмента, закрепление заготовки и измерения — всё это зависит от способа закрепления детали.
Выбор между двусторонняя и односторонняя толерантность влияет на то, как предприятие организует этот процесс и во сколько он обходится.
Распространенные ошибки в области GD&T
Большинство проблем возникает из-за завышенных допусков, а не из-за заниженных. Прежде чем добавлять геометрическую привязку, спросите себя, какой дефект она позволяет предотвратить; установка допусков на каждую деталь повышает затраты на контроль качества, не принося при этом никакой функциональной пользы.
Перечисленные ниже ошибки являются причиной большинства неудачных реализаций:
- Установка чрезмерных допусков на элементы, для которых достаточно обычного размера, что приводит к увеличению затрат на контроль качества и отбраковке деталей, которые вполне подходили бы для сборки.
- Выбор в качестве базовых точек нестабильных или трудноизмеримых элементов, что делает недостоверными все последующие размерные обозначения.
- Игнорирование модификаторов материального состояния, когда зазор зависит от размера элемента, приводит к потере дополнительного допуска и увеличению количества брака.
- Использование на одном чертеже обозначений, принятых в стандартах ASME и ISO, что приводит к возникновению противоречий у поставщиков, работающих по другому стандарту.
Более жесткие допуски не всегда лучше. На большинстве станков поддержание допуска в 0,05 обходится дороже, чем в 0,2, и такие затраты оправданы лишь в тех случаях, когда этого требуют условия сборки или эксплуатационные характеристики.
В рамках проектирования с учетом технологичности проанализируйте каждую пометку на чертеже с точки зрения её влияния на стоимость. Партнер по механической обработке может указать на значения, которые приводят к длительной настройке оборудования или необходимости использования специального инструмента.
Стандарт черчения помогает: он определяет название модификатора по умолчанию, правила обозначения баз отсчёта и соглашение о расположении наложенных друг на друга рамок. Благодаря этому инженеры, станочники и контролёры решают один и тот же вопрос одинаково.
При правильном применении GD&T позволяет сократить брак, ускорить контроль качества и обеспечить сопоставимость предложений поставщиков. При неправильном применении это приводит к увеличению затрат. Разница заключается в том, связано ли каждое указание с функциональным требованием, стабильной базовой точкой и реалистичным планом контроля.
